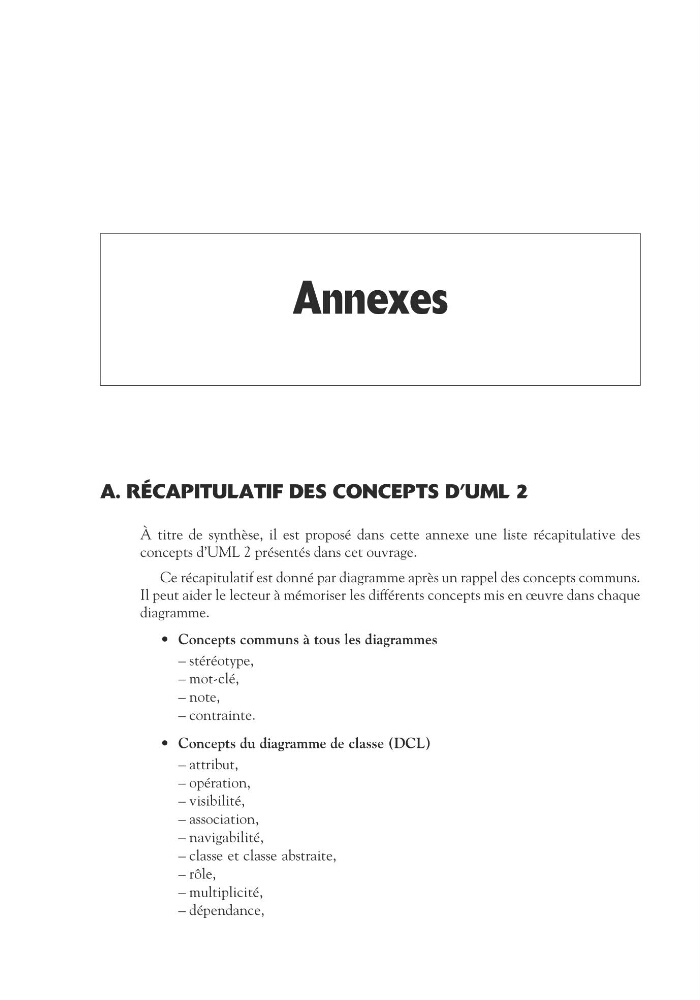

A. RÉCAPITULATIF DES CONCEPTS D’UML 2
À titre de synthèse, il est proposé dans cette annexe une liste récapitulative des
concepts d’UML 2 présentés dans cet ouvrage.
Ce récapitulatif est donné par diagramme après un rappel des concepts communs.
Il peut aider le lecteur à mémoriser les différents concepts mis en œuvre dans chaque
diagramme.
• Concepts communs à tous les diagrammes
– stéréotype,
– mot-clé,
– note,
– contrainte.
• Concepts du diagramme de classe (DCL)
– attribut,
– opération,
– visibilité,
– association,
– navigabilité,
– classe et classe abstraite,
– rôle,
– multiplicité,
– dépendance,
Annexes
