210
Chapitre 6. Étude de cas n° 2 Analyse et conception

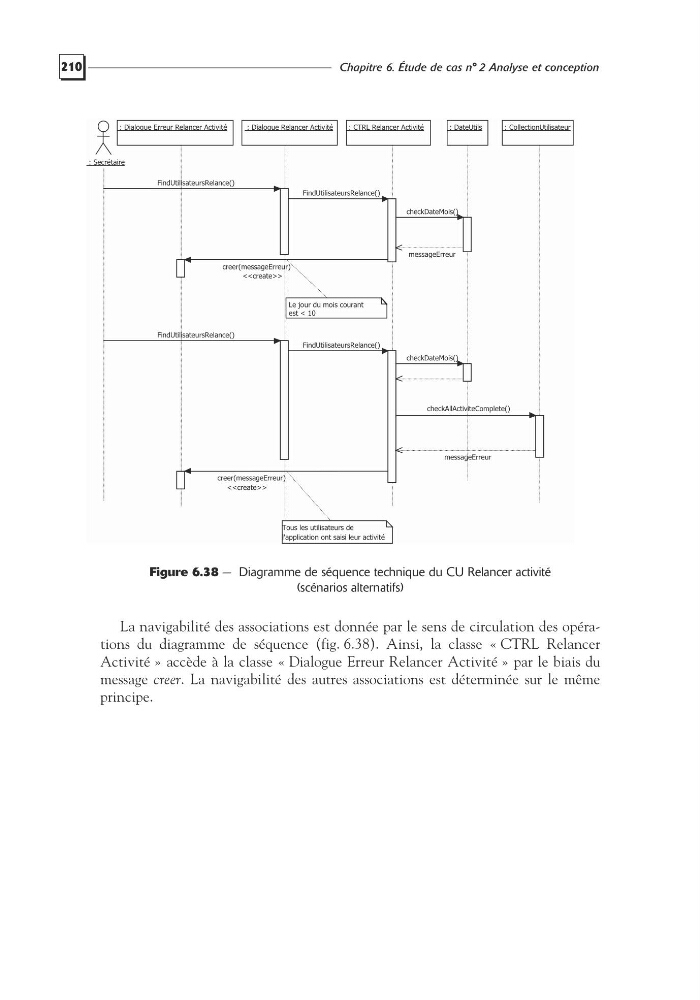

Figure 6.38 — Diagramme de séquence technique du CU Relancer activité
(scénarios alternatifs)
La navigabilité des associations est donnée par le sens de circulation des opérations du diagramme de séquence (fig. 6.38). Ainsi, la classe « CTRL Relancer
Activité » accède à la classe « Dialogue Erreur Relancer Activité » par le biais du
message creer. La navigabilité des autres associations est déterminée sur le même
principe.
: Secrétaire
: Dialogue Relancer Activité
: CTRL Relancer Activité
: DateUtils
: Dialogue Erreur Relancer Activité
: CollectionUtilisateur
FindUtilisateursRelance()
FindUtilisateursRelance()
checkDateMois()
messageErreur
creer(messageErreur)
<>
FindUtilisateursRelance()
FindUtilisateursRelance()
checkDateMois()
Le jour du mois courant
est < 10
Tous les utilisateurs de
l'application ont saisi leur activité
checkAllActiviteComplete()
messageErreur
creer(messageErreur)
<>
