Chapitre 6. Étude de cas n° 2 Analyse et conception

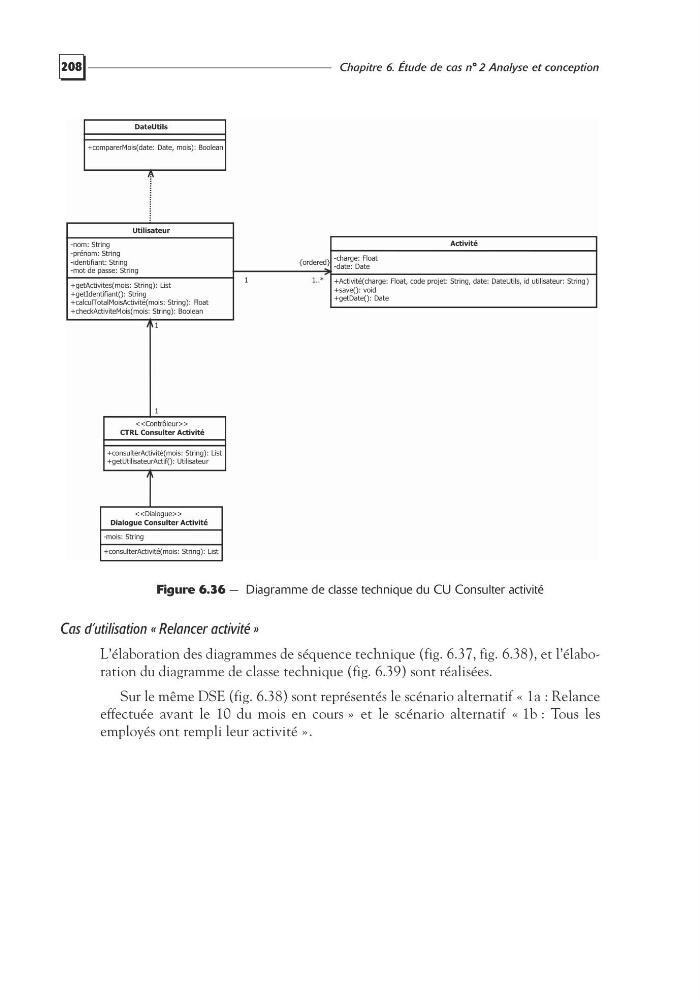

Figure 6.36 — Diagramme de classe technique du CU Consulter activité
Cas d’utilisation « Relancer activité »
L’élaboration des diagrammes de séquence technique (fig. 6.37, fig. 6.38), et l’élaboration du diagramme de classe technique (fig. 6.39) sont réalisées.
Sur le même DSE (fig. 6.38) sont représentés le scénario alternatif « 1a : Relance
effectuée avant le 10 du mois en cours » et le scénario alternatif « 1b : Tous les
employés ont rempli leur activité ».
Utilisateur
-nom: String
-prénom: String
-identifiant: String
-mot de passe: String
+getActivites(mois: String): List
+getIdentifiant(): String
+calculTotalMoisActivité(mois: String): Float
+checkActiviteMois(mois: String): Boolean
Dialogue Consulter Activité
<>
-mois: String
+consulterActivité(mois: String): List
CTRL Consulter Activité
<>
+consulterActivité(mois: String): List
+getUtilisateurActif(): Utilisateur
Activité
-charge: Float
-date: Date
+Activité(charge: Float, code projet: String, date: DateUtils, id utilisateur: String )
+save(): void
+getDate(): Date
1..*
1
{ordered}
DateUtils
+comparerMois(date: Date, mois): Boolean
1
1
