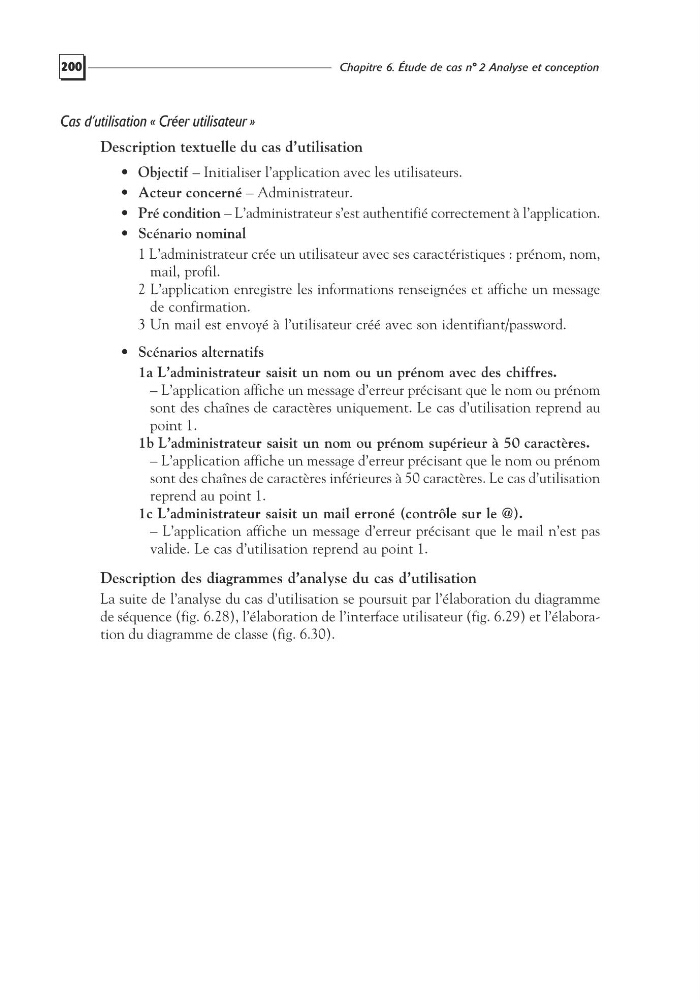

200
Chapitre 6. Étude de cas n° 2 Analyse et conception
Cas d’utilisation « Créer utilisateur »
Description textuelle du cas d’utilisation
• Objectif – Initialiser l’application avec les utilisateurs.
• Acteur concerné – Administrateur.
• Pré condition – L’administrateur s’est authentifié correctement à l’application.
• Scénario nominal
1 L’administrateur crée un utilisateur avec ses caractéristiques : prénom, nom,
mail, profil.
2 L’application enregistre les informations renseignées et affiche un message
de confirmation.
3 Un mail est envoyé à l’utilisateur créé avec son identifiant/password.
• Scénarios alternatifs
1a L’administrateur saisit un nom ou un prénom avec des chiffres.
– L’application affiche un message d’erreur précisant que le nom ou prénom
sont des chaînes de caractères uniquement. Le cas d’utilisation reprend au
point 1.
1b L’administrateur saisit un nom ou prénom supérieur à 50 caractères.
– L’application affiche un message d’erreur précisant que le nom ou prénom
sont des chaînes de caractères inférieures à 50 caractères. Le cas d’utilisation
reprend au point 1.
1c L’administrateur saisit un mail erroné (contrôle sur le @).
– L’application affiche un message d’erreur précisant que le mail n’est pas
valide. Le cas d’utilisation reprend au point 1.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 6.28), l’élaboration de l’interface utilisateur (fig. 6.29) et l’élaboration du diagramme de classe (fig. 6.30).
Chapitre 6. Étude de cas n° 2 Analyse et conception
Cas d’utilisation « Créer utilisateur »
Description textuelle du cas d’utilisation
• Objectif – Initialiser l’application avec les utilisateurs.
• Acteur concerné – Administrateur.
• Pré condition – L’administrateur s’est authentifié correctement à l’application.
• Scénario nominal
1 L’administrateur crée un utilisateur avec ses caractéristiques : prénom, nom,
mail, profil.
2 L’application enregistre les informations renseignées et affiche un message
de confirmation.
3 Un mail est envoyé à l’utilisateur créé avec son identifiant/password.
• Scénarios alternatifs
1a L’administrateur saisit un nom ou un prénom avec des chiffres.
– L’application affiche un message d’erreur précisant que le nom ou prénom
sont des chaînes de caractères uniquement. Le cas d’utilisation reprend au
point 1.
1b L’administrateur saisit un nom ou prénom supérieur à 50 caractères.
– L’application affiche un message d’erreur précisant que le nom ou prénom
sont des chaînes de caractères inférieures à 50 caractères. Le cas d’utilisation
reprend au point 1.
1c L’administrateur saisit un mail erroné (contrôle sur le @).
– L’application affiche un message d’erreur précisant que le mail n’est pas
valide. Le cas d’utilisation reprend au point 1.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 6.28), l’élaboration de l’interface utilisateur (fig. 6.29) et l’élaboration du diagramme de classe (fig. 6.30).
