194
Chapitre 6. Étude de cas n° 2 Analyse et conception

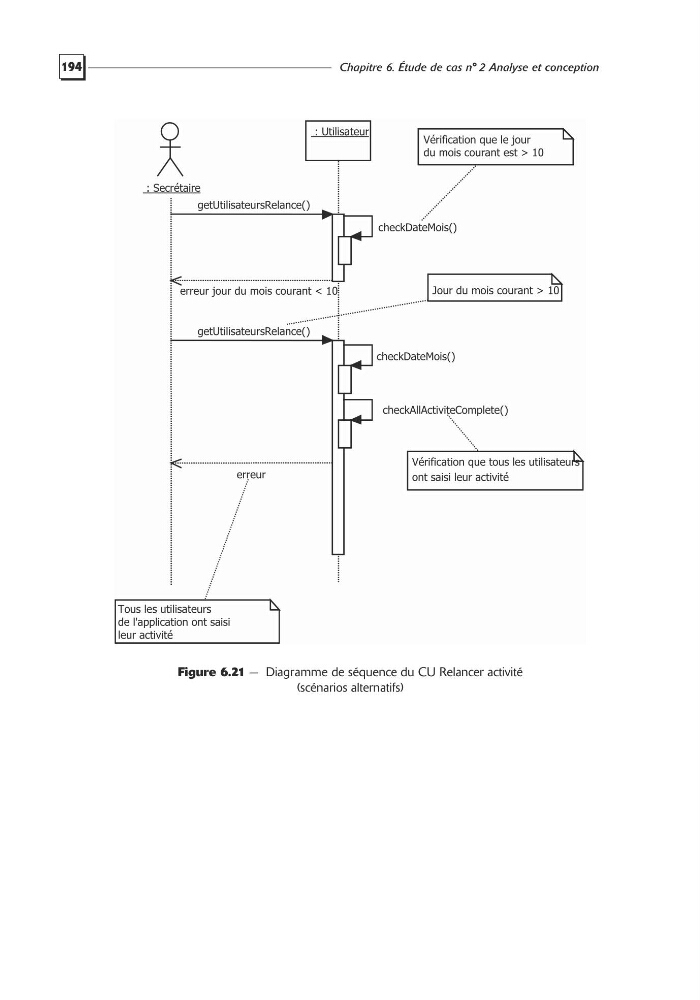

Figure 6.21 — Diagramme de séquence du CU Relancer activité
(scénarios alternatifs)
: Secrétaire
: Utilisateur
getUtilisateursRelance()
Vérification que le jour
du mois courant est > 10
checkDateMois()
erreur jour du mois courant < 10
getUtilisateursRelance()
checkDateMois()
checkAllActiviteComplete()
erreur
Tous les utilisateurs
de l'application ont saisi
leur activité
Vérification que tous les utilisateurs
ont saisi leur activité
Jour du mois courant > 10
