Chapitre 6. Étude de cas n° 2 Analyse et conception
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 6.17), l’élaboration de l’interface utilisateur (fig. 6.18), et l’élaboration du diagramme de classe (fig. 6.19).

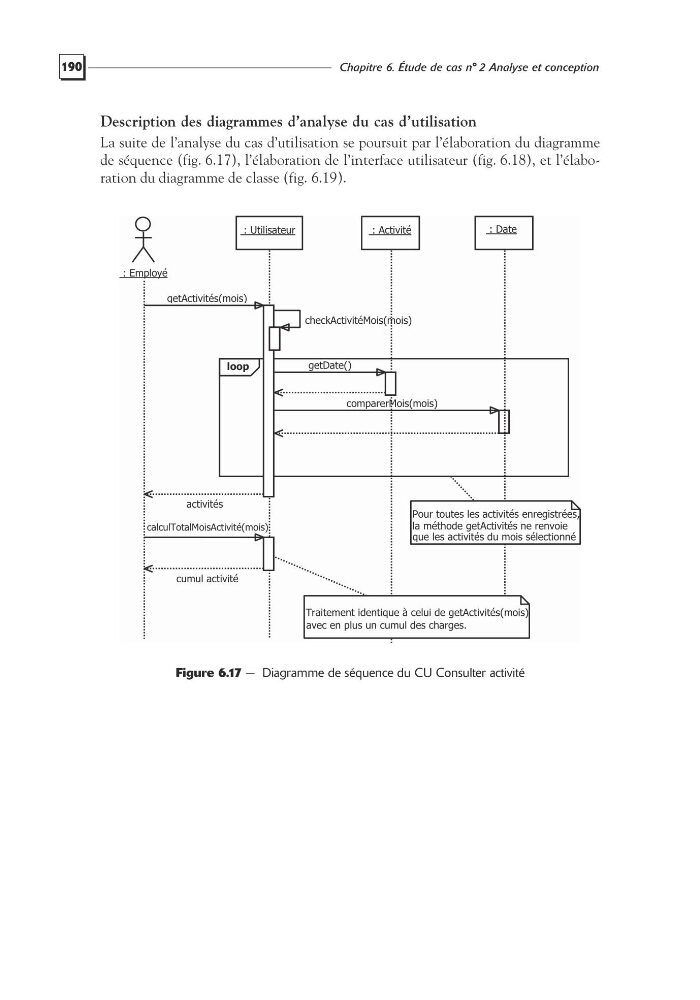

Figure 6.17 — Diagramme de séquence du CU Consulter activité
loop
: Employé
: Utilisateur
: Activité
: Date
getActivités(mois)
checkActivitéMois(mois)
getDate()
comparerMois(mois)
Pour toutes les activités enregistrées,
la méthode getActivités ne renvoie
que les activités du mois sélectionné
activités
calculTotalMoisActivité(mois)
Traitement identique à celui de getActivités(mois)
avec en plus un cumul des charges.
cumul activité
