187

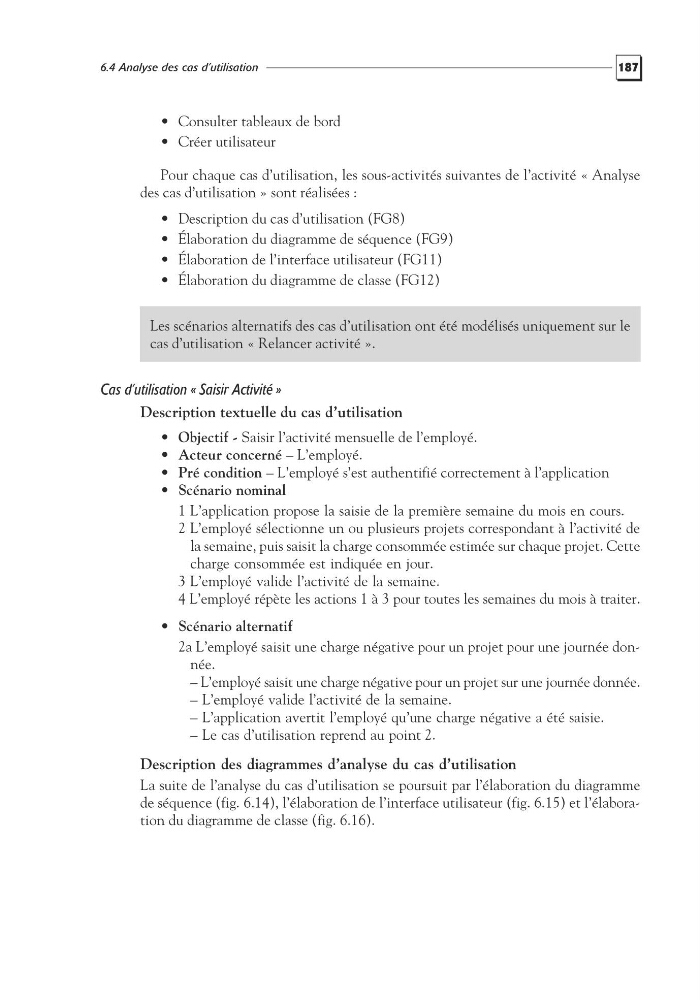

6.4 Analyse des cas d’utilisation
• Consulter tableaux de bord
• Créer utilisateur
Pour chaque cas d’utilisation, les sous-activités suivantes de l’activité « Analyse
des cas d’utilisation » sont réalisées :
• Description du cas d’utilisation (FG8)
• Élaboration du diagramme de séquence (FG9)
• Élaboration de l’interface utilisateur (FG11)
• Élaboration du diagramme de classe (FG12)
Les scénarios alternatifs des cas d’utilisation ont été modélisés uniquement sur le
cas d’utilisation « Relancer activité ».
Cas d’utilisation « Saisir Activité »
Description textuelle du cas d’utilisation
• Objectif - Saisir l’activité mensuelle de l’employé.
• Acteur concerné – L’employé.
• Pré condition – L’employé s’est authentifié correctement à l’application
• Scénario nominal
1 L’application propose la saisie de la première semaine du mois en cours.
2 L’employé sélectionne un ou plusieurs projets correspondant à l’activité de
la semaine, puis saisit la charge consommée estimée sur chaque projet. Cette
charge consommée est indiquée en jour.
3 L’employé valide l’activité de la semaine.
4 L’employé répète les actions 1 à 3 pour toutes les semaines du mois à traiter.
• Scénario alternatif
2a L’employé saisit une charge négative pour un projet pour une journée donnée.
– L’employé saisit une charge négative pour un projet sur une journée donnée.
– L’employé valide l’activité de la semaine.
– L’application avertit l’employé qu’une charge négative a été saisie.
– Le cas d’utilisation reprend au point 2.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 6.14), l’élaboration de l’interface utilisateur (fig. 6.15) et l’élaboration du diagramme de classe (fig. 6.16).
