Chapitre 6. Étude de cas n° 2 Analyse et conception
Un récapitulatif de ses frais sur le mois en cours ou sur les mois précédents est
proposé à l’employé. Si l’employé ne peut renseigner ses frais pour cause de
maladie ou absence, la secrétaire est habilitée à renseigner ses frais.
• Cas d’utilisation 3- « Relancer activité » – La secrétaire relance par messagerie, à partir du 10 de chaque mois, les employés n’ayant pas ou partiellement
renseigné leurs activités mensuelles. Si la secrétaire ne peut relancer l’activité,
le manager est habilité à le faire à sa place.
• Cas d’utilisation 4- « Consulter tableaux de bord » – Le manager visualise
des tableaux de bord sur l’activité, les frais, et le taux d’activité pour un projet
donné ou une division donnée et sur une période donnée.
• Cas d’utilisation 5- « Exporter activités et frais » – À la fin de chaque mois,
la secrétaire exporte les activités et les frais de tous les employés vers le service
facturation. Si la secrétaire ne peut exporter les activités et les frais, le manager est habilité à le faire à sa place.
6.3.2 Élaboration des diagrammes de séquence système (FG5)
Chaque cas d’utilisation décrit ci-dessus donne lieu à un diagramme de séquence
système :
• DSE du CU Gérer activités (fig. 6.7)
• DSE du CU Gérer frais (fig. 6.8)
• DSE du CU Consulter tableaux de bord (fig. 6.9)
• DSE du CU Exporter activités et frais (fig. 6.10)
• DSE du CU Relancer activité (fig. 6.11)

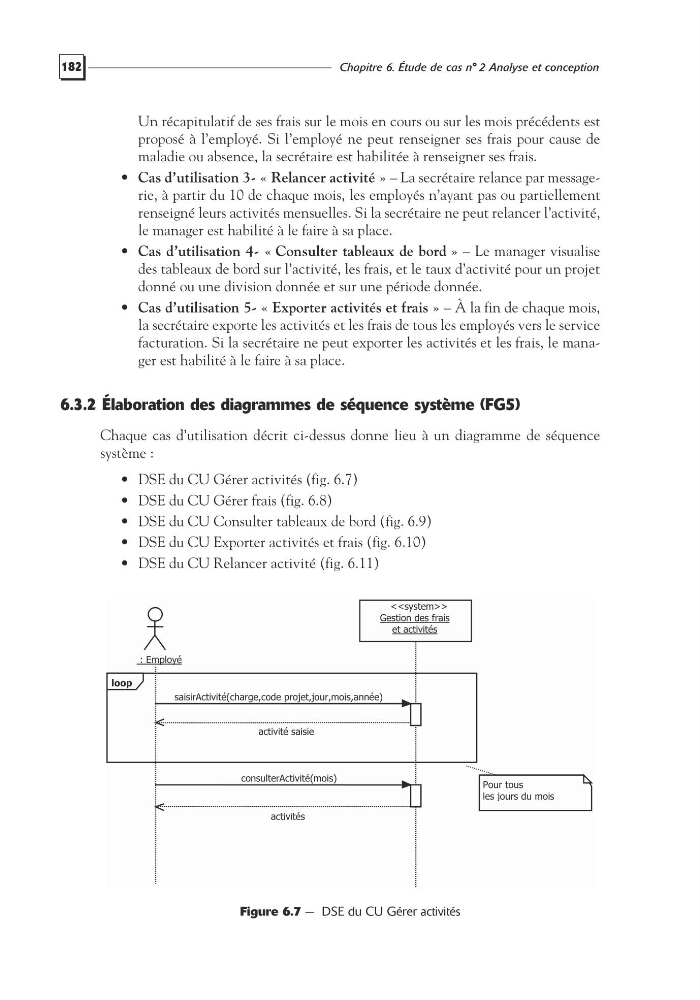

Figure 6.7 — DSE du CU Gérer activités
loop
: Employé
Gestion des frais
et activités
<>
saisirActivité(charge,code projet,jour,mois,année)
activité saisie
Pour tous
les jours du mois
consulterActivité(mois)
activités
