5.5 Synthèse de l’analyse

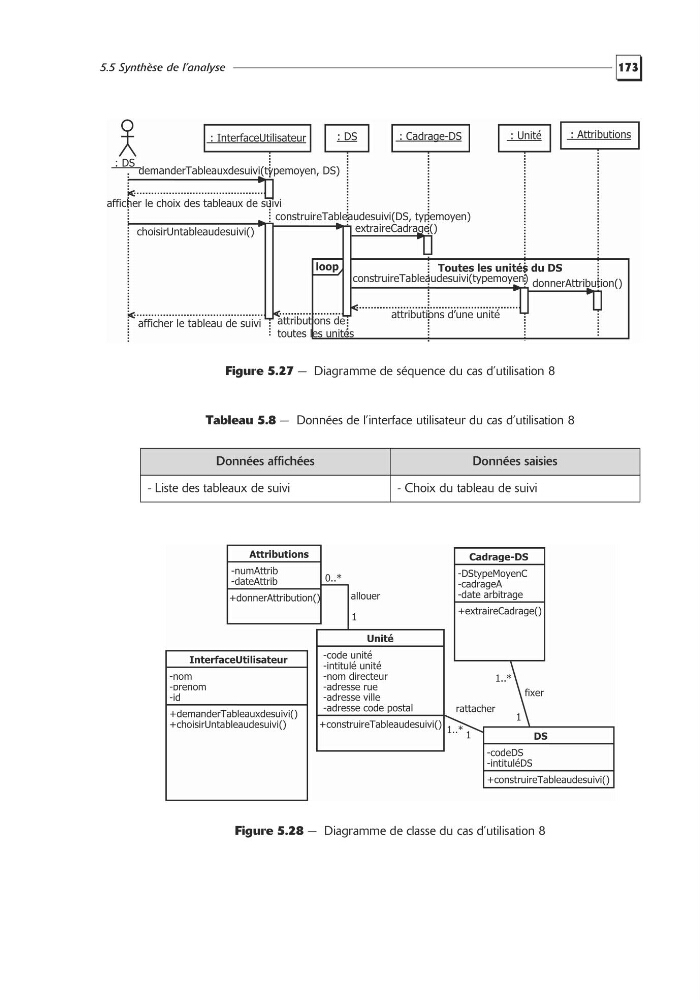

Figure 5.27 — Diagramme de séquence du cas d’utilisation 8
Tableau 5.8 — Données de l’interface utilisateur du cas d’utilisation 8
Figure 5.28 — Diagramme de classe du cas d’utilisation 8
Données affichées
Données saisies
- Liste des tableaux de suivi
- Choix du tableau de suivi
loop
: InterfaceUtilisateur
: DS_
: Unité
: Cadrage-DS
: Attributions
: DS
demanderTableauxdesuivi(typemoyen, DS)
afficher le choix des tableaux de suivi
choisirUntableaudesuivi()
construireTableaudesuivi(DS, typemoyen)
extraireCadrage()
construireTableaudesuivi(typemoyen) donnerAttribution()
Toutes les unités du DS
attributions d’une unité
attributions de
toutes les unités
afficher le tableau de suivi
Unité
-code unité
-intitulé unité
-nom directeur
-adresse rue
-adresse ville
-adresse code postal
+construireTableaudesuivi()
Cadrage-DS
-DStypeMoyenC
-cadrageA
-date arbitrage
+extraireCadrage()
Attributions
-numAttrib
-dateAttrib
+donnerAttribution()
allouer
0..*
1
InterfaceUtilisateur
-nom
-prenom
-id
+demanderTableauxdesuivi()
+choisirUntableaudesuivi()
DS
-codeDS
-intituléDS
+construireTableaudesuivi()
rattacher
1
1..*
fixer
1
1..*
