123
4.5 Démarche de développement UP7
4.5 DÉMARCHE DE DÉVELOPPEMENT UP7
4.5.1 Présentation générale
Schéma d’ensemble
Nous proposons ici une démarche d’application d’UML qui prend appui sur UP mais
qui se veut avant tout être pragmatique. Cette démarche est fondée d’une part sur
notre vision du processus de développement et d’autre part sur notre propre expérience tirée de la réalisation en entreprise de projets avec UML.
La démarche que nous proposons est articulée suivant deux axes : les quatre phases qui correspondent à celles d’UP et sept activités. Ainsi, on peut présenter dès ce
stade un premier schéma d’ensemble de la démarche suivant ces deux axes (fig. 4.5).

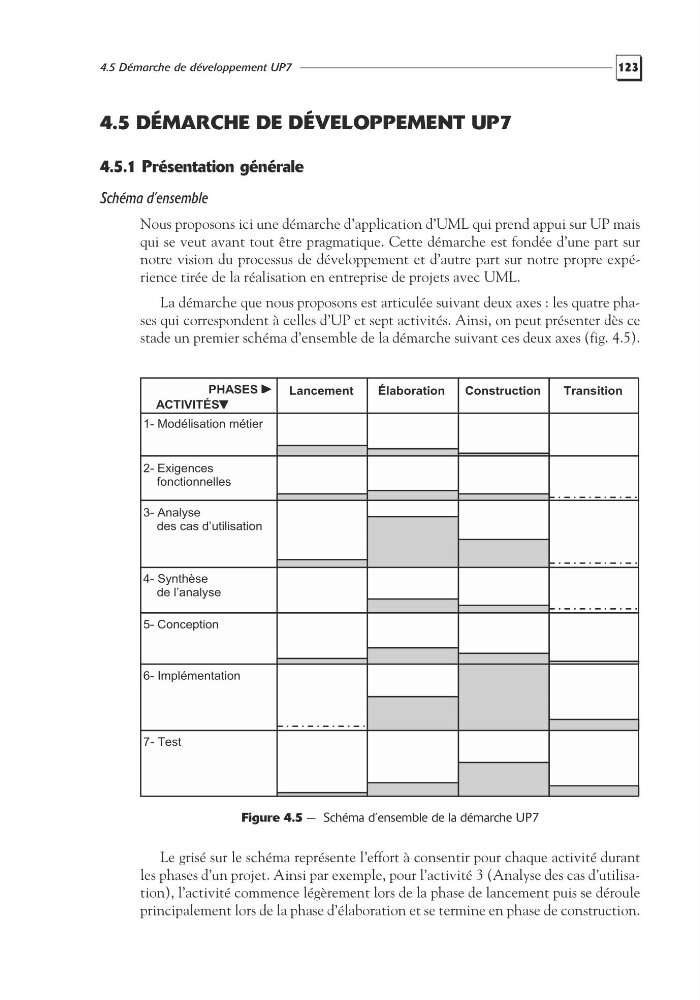

Figure 4.5 — Schéma d’ensemble de la démarche UP7
Le grisé sur le schéma représente l’effort à consentir pour chaque activité durant
les phases d’un projet. Ainsi par exemple, pour l’activité 3 (Analyse des cas d’utilisation), l’activité commence légèrement lors de la phase de lancement puis se déroule
principalement lors de la phase d’élaboration et se termine en phase de construction.
PHASES
Lancement
Élaboration
Construction
Transition
ACTIVITÉS
3- Analyse
des cas d’utilisation
2- Exigences
fonctionnelles
1- Modélisation métier
7- Test
6- Implémentation
5- Conception
4- Synthèse
de l’analyse
4.5 Démarche de développement UP7
4.5 DÉMARCHE DE DÉVELOPPEMENT UP7
4.5.1 Présentation générale
Schéma d’ensemble
Nous proposons ici une démarche d’application d’UML qui prend appui sur UP mais
qui se veut avant tout être pragmatique. Cette démarche est fondée d’une part sur
notre vision du processus de développement et d’autre part sur notre propre expérience tirée de la réalisation en entreprise de projets avec UML.
La démarche que nous proposons est articulée suivant deux axes : les quatre phases qui correspondent à celles d’UP et sept activités. Ainsi, on peut présenter dès ce
stade un premier schéma d’ensemble de la démarche suivant ces deux axes (fig. 4.5).
Figure 4.5 — Schéma d’ensemble de la démarche UP7
Le grisé sur le schéma représente l’effort à consentir pour chaque activité durant
les phases d’un projet. Ainsi par exemple, pour l’activité 3 (Analyse des cas d’utilisation), l’activité commence légèrement lors de la phase de lancement puis se déroule
principalement lors de la phase d’élaboration et se termine en phase de construction.
PHASES
Lancement
Élaboration
Construction
Transition
ACTIVITÉS
3- Analyse
des cas d’utilisation
2- Exigences
fonctionnelles
1- Modélisation métier
7- Test
6- Implémentation
5- Conception
4- Synthèse
de l’analyse
