102
Chapitre 3. Les diagrammes comportementaux

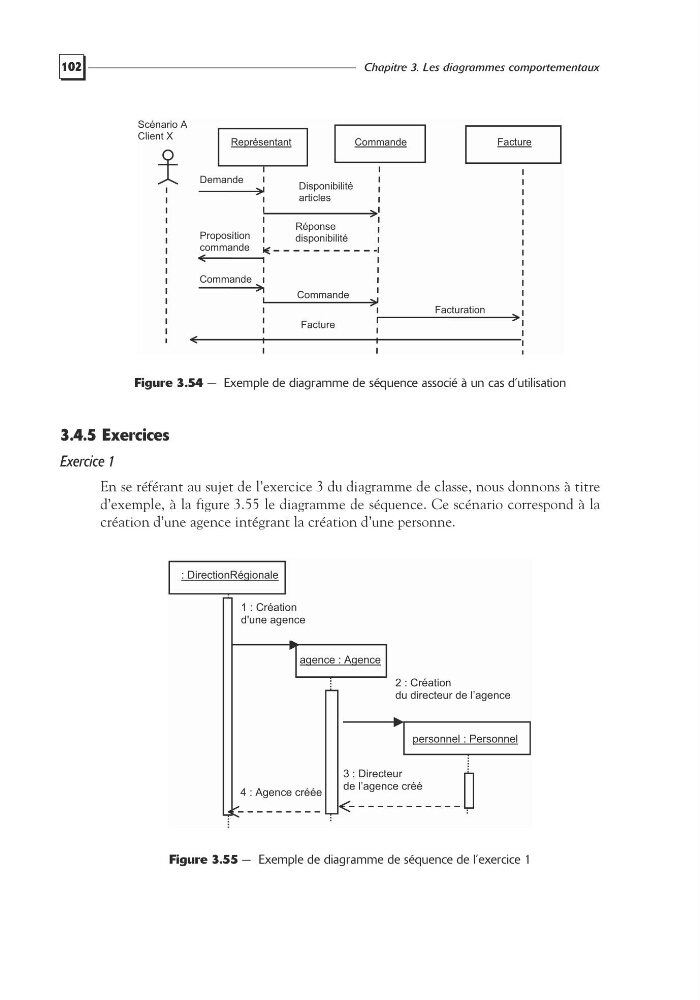

Figure 3.54 — Exemple de diagramme de séquence associé à un cas d’utilisation
3.4.5 Exercices
Exercice 1
En se référant au sujet de l’exercice 3 du diagramme de classe, nous donnons à titre
d’exemple, à la figure 3.55 le diagramme de séquence. Ce scénario correspond à la
création d’une agence intégrant la création d’une personne.
Figure 3.55 — Exemple de diagramme de séquence de l’exercice 1
Facture
Représentant
Commande
Demande
Commande
Facturation
Facture
Proposition
commande
Commande
Disponibilité
articles
Réponse
disponibilité
Scénario A
Client X
3 : Directeur
de l’agence créé
4 : Agence créée
: DirectionRégionale
agence : Agence
personnel : Personnel
1 : Création
d'une agence
2 : Création
du directeur de l’agence
