99
3.4 Diagramme de séquence (DSE)

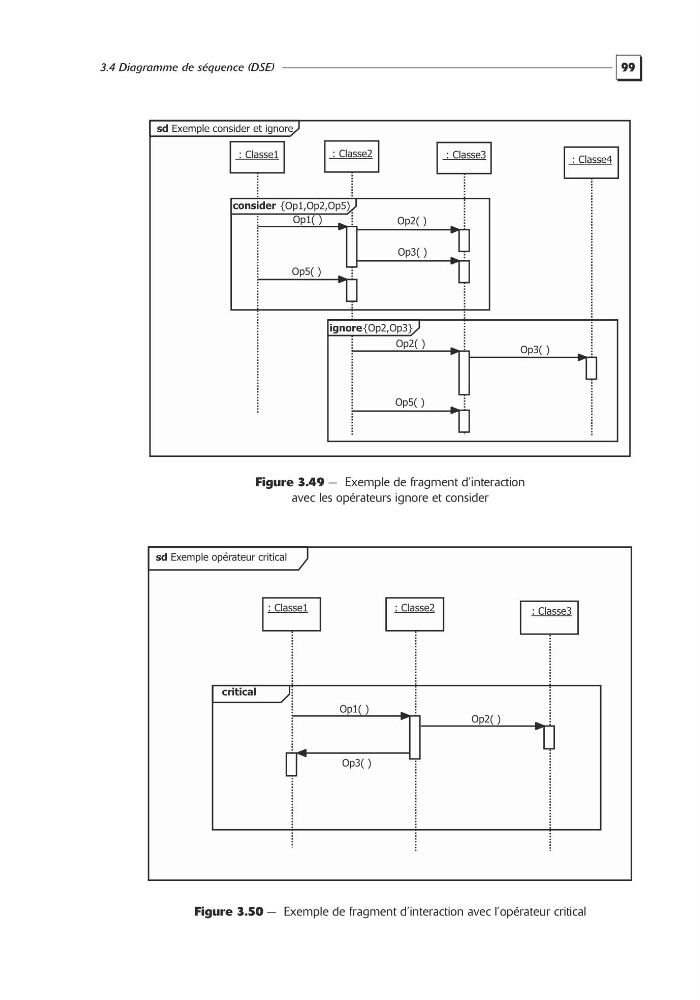

Figure 3.49 — Exemple de fragment d’interaction
avec les opérateurs ignore et consider
Figure 3.50 — Exemple de fragment d’interaction avec l’opérateur critical
sd Exemple consider et ignore
{Op1,Op2,Op5)
consider
{Op2,Op3}
ignore
: Classe1
: Classe2
: Classe3
: Classe4
Op1( )
Op2( )
Op3( )
Op5( )
Op2( )
Op3( )
Op5( )
sd Exemple opérateur critical
critical
: Classe1
: Classe2
: Classe3
Op1( )
Op2( )
Op3( )
