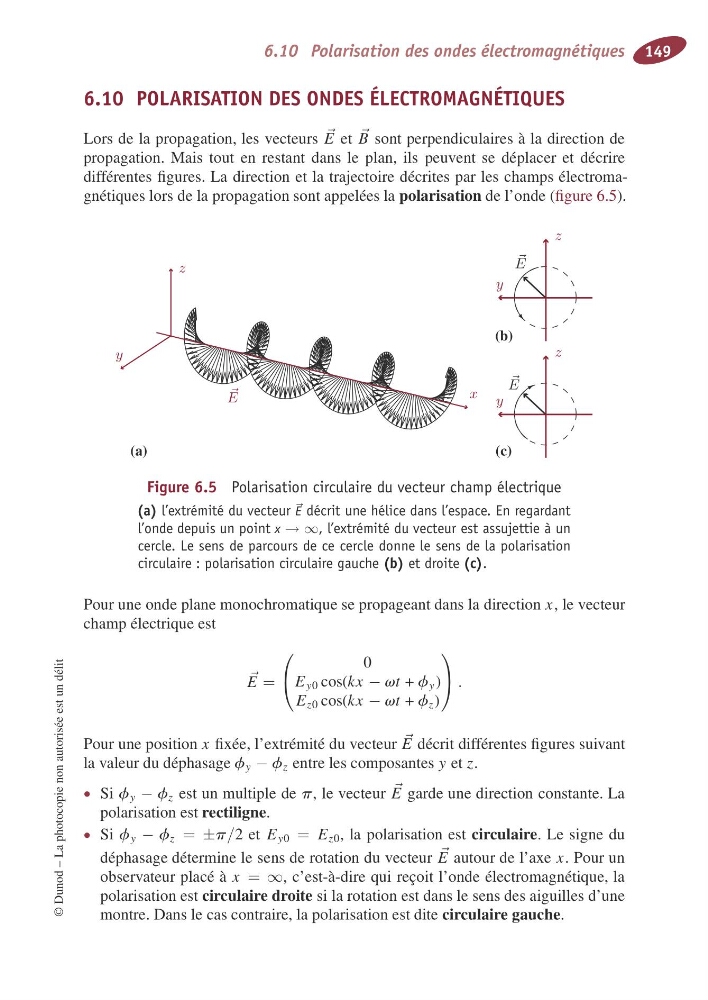

6.10 Polarisation des ondes électromagnétiques 149
6.10 POLARISATION DES ONDES ÉLECTROMAGNÉTIQUES
Lorsd el ap ropagation, lesv ecteurs
E et
B sont perpendiculairesàla directiond e
propagation. Mais tout en restant dans le plan, ils peuvent se déplacer et décrire
différentes figures. La directione tl at rajectoire décritesp ar lesc hamps électromagnétiques lors de la propagationsont appelées la pola ris a tion de l’onde ( figure6.5).
(a)
(b)
(c)
E
E
x
y
z
y
z
E
y
z
Figure 6.5 Polarisation circulaired uvecteur champé lectrique
(a) l’extrémité du vecteur E décrit unehéliced ansl’espace.E nr egardant
l’onde depuisunpoint x →∞,l’extrémité du vecteure st assujettieàun
cercle. Le sensd ep arcoursd ec ec ercled onne le sensd el ap olarisation
circulaire:polarisation circulairegauche (b) et droite (c) .
Pour une onde plane monochromatique se propageant dans la direction x ,levecteur
champélectrique est
E =
⎛
⎝
0
E y 0 cos( kx − v t + f y )
E z 0 cos( kx − v t + f z )
⎞
⎠ .
Pour une position x fixée, l’extrémité du vecteur
E décrit différentes figures suivant
la valeur du déphasage f y − f z entre lescomposantes y et z .
• Si f y − f z est un multiple de p ,l ev ecteur
E garde une directionc onstante. La
polarisationest rectiligne.
• Si f y − f z = ± p / 2e t E y 0 = E z 0 ,l ap olarisatione st circula ire .L es igne du
déphasagedétermine le sensderotationduvecteur
E autour de l’axe x .Pour un
observateur placéàx = ∞ ,c ’est-à-dire qui reçoitl ’onde électromagnétique, la
polarisationest circula iredroite si la rotationest dans le sensdes aiguillesd’une
montre.Danslecas contraire,lapolarisationest dite circula irega uche.
©Dunod –Laphotocopienon autorisée est un délit
