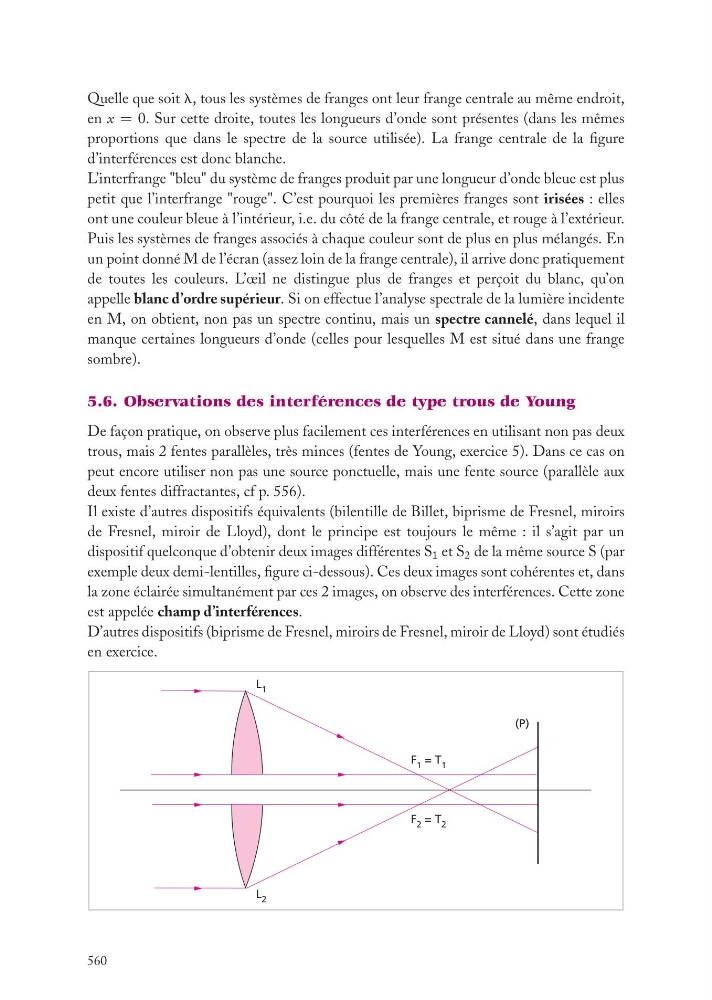

Quelle que soit l, tous les systèmes de franges ont leur frange centrale au même endroit,
en x = 0. Sur cette droite, toutes les longueurs d’onde sont présentes (dans les mêmes
proportions que dans le spectre de la source utilisée). La frange centrale de la figure
d’interférences est donc blanche.
L’interfrange "bleu" du système de franges produit par une longueur d’onde bleue est plus
petit que l’interfrange "rouge". C’est pourquoi les premières franges sont irisées : elles
ont une couleur bleue à l’intérieur, i.e. du côté de la frange centrale, et rouge à l’extérieur.
Puis les systèmes de franges associés à chaque couleur sont de plus en plus mélangés. En
un point donné M de l’écran (assez loin de la frange centrale), il arrive donc pratiquement
de toutes les couleurs. L’œil ne distingue plus de franges et perçoit du blanc, qu’on
appelle blanc d’ordre supérieur. Si on effectue l’analyse spectrale de la lumière incidente
en M, on obtient, non pas un spectre continu, mais un spectre cannelé, dans lequel il
manque certaines longueurs d’onde (celles pour lesquelles M est situé dans une frange
sombre).
5.6. Observations des interférences de type trous de Young
De façon pratique, on observe plus facilement ces interférences en utilisant non pas deux
trous, mais 2 fentes parallèles, très minces (fentes de Young, exercice 5). Dans ce cas on
peut encore utiliser non pas une source ponctuelle, mais une fente source (parallèle aux
deux fentes diffractantes, cf p. 556).
Il existe d’autres dispositifs équivalents (bilentille de Billet, biprisme de Fresnel, miroirs
de Fresnel, miroir de Lloyd), dont le principe est toujours le même : il s’agit par un
dispositif quelconque d’obtenir deux images différentes S 1 et S 2 de la même source S (par
exemple deux demi-lentilles, figure ci-dessous). Ces deux images sont cohérentes et, dans
la zone éclairée simultanément par ces 2 images, on observe des interférences. Cette zone
est appelée champ d’interférences.
D’autres dispositifs (biprisme de Fresnel, miroirs de Fresnel, miroir de Lloyd) sont étudiés
en exercice.
L 1
F 1 = T 1
F 2 = T 2
L 2
(P)
560
