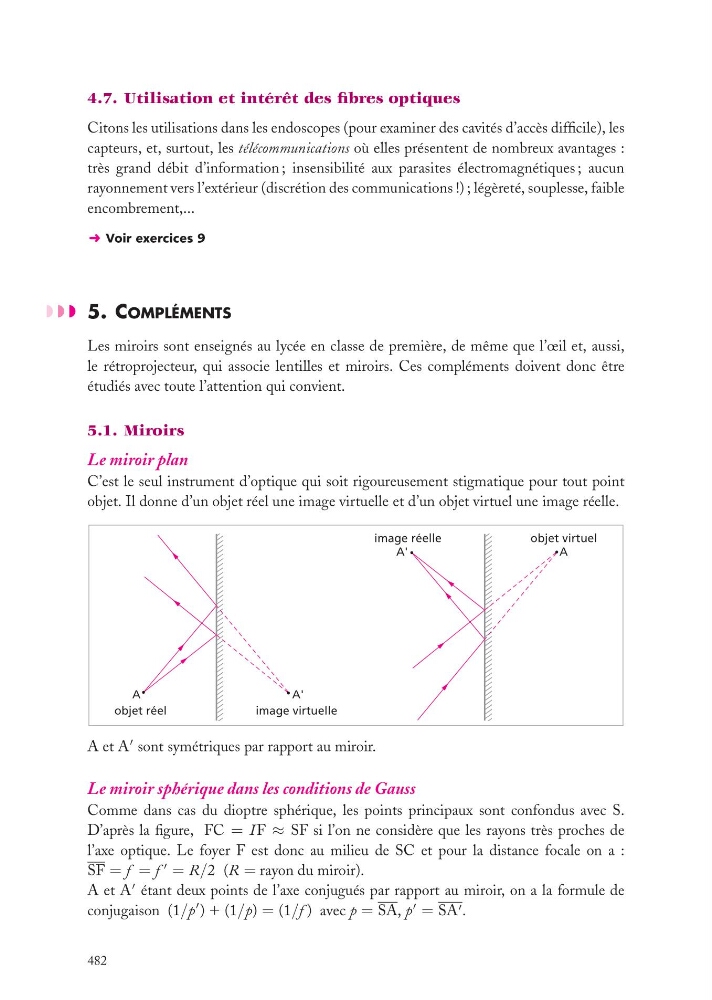

4.7. Utilisation et intérêt des fibres optiques
Citons les utilisations dans les endoscopes (pour examiner des cavités d’accès difficile), les
capteurs, et, surtout, les télécommunications où elles présentent de nombreux avantages :
très grand débit d’information ; insensibilité aux parasites électromagnétiques ; aucun
rayonnement vers l’extérieur (discrétion des communications !) ; légèreté, souplesse, faible
encombrement,...
➜ Voir exercices 9
5. COMPLÉMENTS
Les miroirs sont enseignés au lycée en classe de première, de même que l’œil et, aussi,
le rétroprojecteur, qui associe lentilles et miroirs. Ces compléments doivent donc être
étudiés avec toute l’attention qui convient.
5.1. Miroirs
Le miroir plan
C’est le seul instrument d’optique qui soit rigoureusement stigmatique pour tout point
objet. Il donne d’un objet réel une image virtuelle et d’un objet virtuel une image réelle.
A
objet réel
image virtuelle
A'
A'
image réelle
objet virtuel
A
A et A
sont symétriques par rapport au miroir.
Le miroir sphérique dans les conditions de Gauss
Comme dans cas du dioptre sphérique, les points principaux sont confondus avec S.
D’après la figure, FC = I F ≈ SF si l’on ne considère que les rayons très proches de
l’axe optique. Le foyer F est donc au milieu de SC et pour la distance focale on a :
SF = f = f
= R/2 (R = rayon du miroir).
A et A
étant deux points de l’axe conjugués par rapport au miroir, on a la formule de
conjugaison (1/p
) 1 (1/p) = (1/f ) avec p = SA, p
= SA .
482
