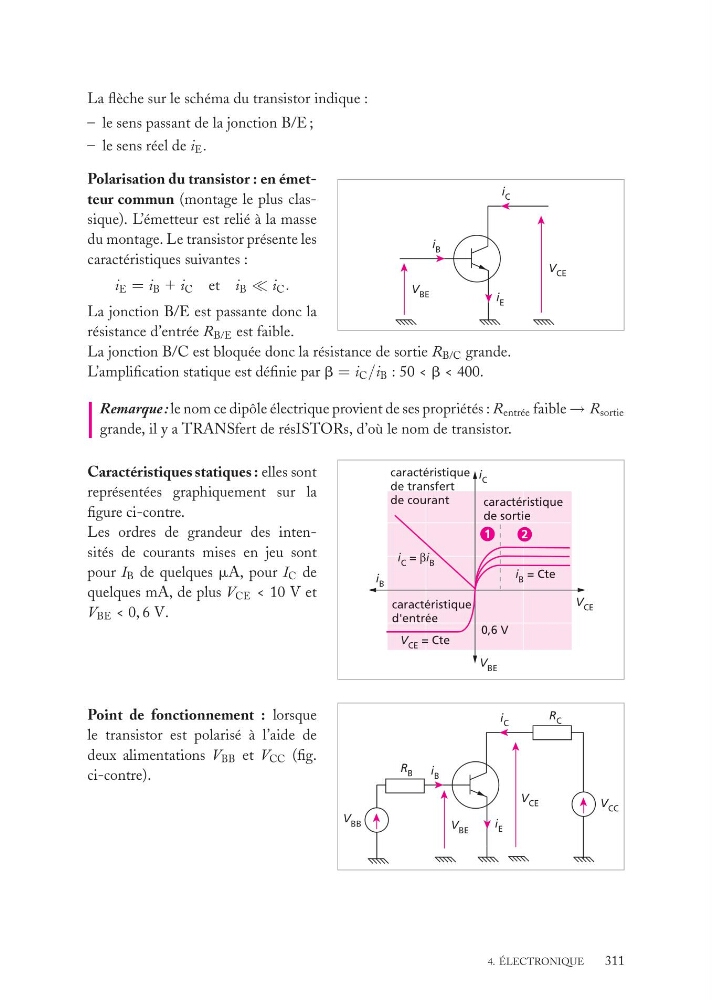

La flèche sur le schéma du transistor indique :
– le sens passant de la jonction B/E ;
– le sens réel de i E .
i B
i C
i E
V CE
V BE
Polarisation du transistor : en émetteur commun (montage le plus classique). L’émetteur est relié à la masse
du montage. Le transistor présente les
caractéristiques suivantes :
i E = i B 1 i C et i B i C .
La jonction B/E est passante donc la
résistance d’entrée R B/E est faible.
La jonction B/C est bloquée donc la résistance de sortie R B/C grande.
L’amplification statique est définie par b = i C /i B : 50 < b < 400.
Remarque : le nom ce dipôle électrique provient de ses propriétés : R entrée faible → R sortie
grande, il y a TRANSfert de résISTORs, d’où le nom de transistor.
i C
i C = βi B
i B = Cte
V CE = Cte
i B
V CE
V BE
0,6 V
caractéristique
de sortie
caractéristique
d'entrée
caractéristique
de transfert
de courant
1
2
Caractéristiques statiques : elles sont
représentées graphiquement sur la
figure ci-contre.
Les ordres de grandeur des intensités de courants mises en jeu sont
pour I B de quelques mA, pour I C de
quelques mA, de plus V CE < 10 V et
V BE < 0, 6 V.
i B
i C
i E
V CE
V BE
V BB
V CC
R C
R B
Point de fonctionnement : lorsque
le transistor est polarisé à l’aide de
deux alimentations V BB et V CC (fig.
ci-contre).
