L’indenteur Berkovich est une pyramide en diamant a base triangulaire
déplaçant, à profondeur d‘indentation égale, le même volume de matière que
la pyramide Vickers à base carrée. Sa pointe est mieux définie (intersection de
trois plans) : c’est généralement l’indenteur privilégié de la nanoindentation.
Profil
Pour calculer E* il faut mesurer A mais on est confronté au problème du bourrelet ou de l’affaissement qui faussent cette mesure. Loubet et al.(38) ont proposé
une exploitation des courbes basée sur la détermination de hp par extrapolation
de la partie linéaire de la courbe de déchargement mais Oliver et
considèrent que peu de courbes présentent une partie linéaire permettant cette extrapolation.
Ils proposent une loi de déchargement de la forme :
m
F = “h - h f )
(2.37)
L a variable est h - hf et non hY
réelle (voir Fig. 2.39) par :
Pour connaître A il faut déterminer h,, profondeur liée à l’aire de contact
A = f ( h c )
(2.38)
f est la fonction de forme de l’indenteur.
obtiennent l’expression :
En introduisant le terme h - hf dans la théorie de Sneddon, Oliver et al.
(2.39)
P
h, = h , -Ed%h
avec E = 0.75. On peut alors déterminer H et E.

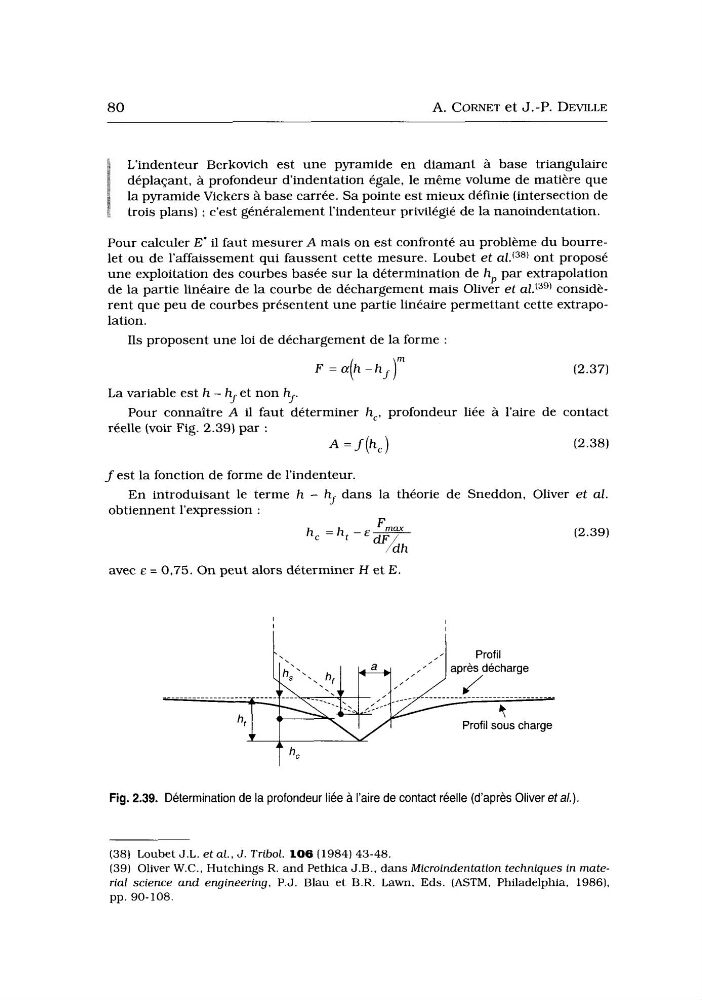

Fig. 2.39. Détermination de la profondeur liée a l’aire de contact réelle (d’après Oliver et ai.)
(38) Loubet J.L. et al., J . Tribol. 106 (1984) 43-48.
(39) Oliver W.C., Hutchings R. and Pethica J.B., dans Microindentation techniques in rnaterial science and engineering, P.J. Blau et B.R. Lawn, Eds. (ASTM, Philadelphia, 1986),
pp. 90-108.
