62
A. CORNET et J.-P. DEVILLE

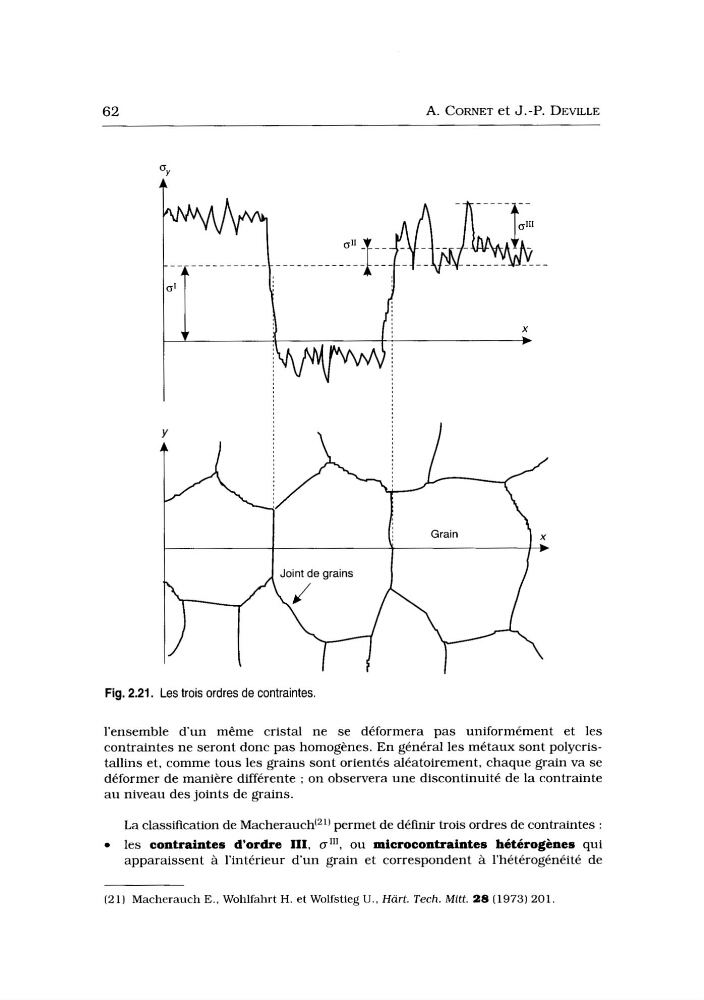

Fig. 2.21. Les trois ordres de contraintes.
l’ensemble d’un même cristal ne se déformera pas uniformément et les
contraintes ne seront donc pas homogènes. En générai les métaux sont polycristallins et, comme tous les grains sont orientés aléatoirement, chaque grain va se
déformer de manière différente ; on observera une discontinuité de la contrainte
au niveau des joints de grains.
La classification de Macherauch(21) permet de définir trois ordres de contraintes :
les contraintes d’ordre III, olI1, ou microcontraintes hétérogènes qui
apparaissent à l’intérieur d’un grain et correspondent à l’hétérogénéité de
(21) M a c h e r a u c h E., Wohlfahrt H. et Wolfstieg U., Hart. Tech. Mitt. 28 (1973) 201.
A. CORNET et J.-P. DEVILLE
Fig. 2.21. Les trois ordres de contraintes.
l’ensemble d’un même cristal ne se déformera pas uniformément et les
contraintes ne seront donc pas homogènes. En générai les métaux sont polycristallins et, comme tous les grains sont orientés aléatoirement, chaque grain va se
déformer de manière différente ; on observera une discontinuité de la contrainte
au niveau des joints de grains.
La classification de Macherauch(21) permet de définir trois ordres de contraintes :
les contraintes d’ordre III, olI1, ou microcontraintes hétérogènes qui
apparaissent à l’intérieur d’un grain et correspondent à l’hétérogénéité de
(21) M a c h e r a u c h E., Wohlfahrt H. et Wolfstieg U., Hart. Tech. Mitt. 28 (1973) 201.
