34
A. CORNET et J.-P. DEVILLE
ordonnés ou non. Ces modes de croissance sont très fréquents puisqu'on est
rarement à l'équilibre thermodynamique lorsqu'on fait u n dépôt.

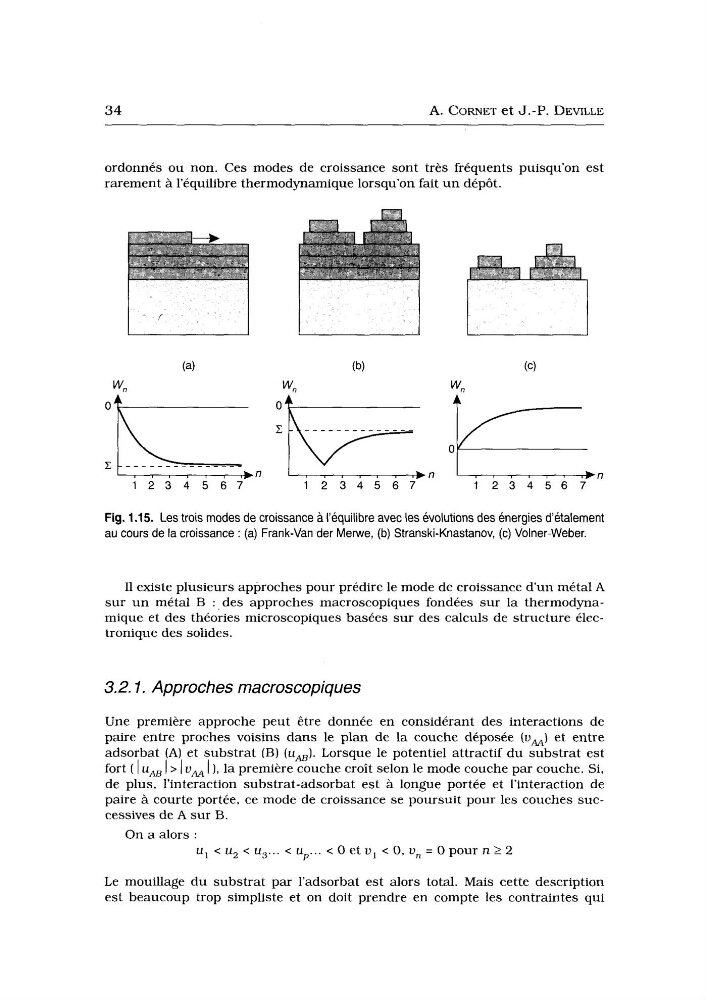

Fig. 1.15. Les trois modes de croissance a l'équilibre avec les évolutions des energies d'étalement
au cours de la croissance : (a) Frank-Van der Merwe, (b) Stranski-Knastanov, (c) Volner-Weber.
I1 existe plusieurs approches pour prédire le mode de croissance d'un métal A
sur u n métal B : , d e s approches macroscopiques fondées sur la thermodynamique et des théories microscopiques basées sur des calculs de structure électronique des solides.
3.2.1. Approches macroscopiques
Une première approche peut être donnée en Considérant des interactions de
paire entre proches voisins dans le plan de la couche déposée ( u, )
et entre
adsorbat (A) et substrat (B) (urn). Lorsque le potentiel attractif du substrat est
fort ( I urn I > I u, 1 ), la première couche croît selon le mode couche par couche. Si,
de plus, l'interaction substrat-adsorbat est à longue portée et l'interaction de
paire à courte portée, ce mode de croissance se poursuit pour les couches successives de A sur B.
On a alors :
u 1 < u 2 < u 3 . . . < u ... < O e t u , < 0 , u n = O p o u r n 2 2
Le mouillage du substrat par l'adsorbat est alors total. Mais cette description
est beaucoup trop simpliste et on doit prendre en compte les contraintes qui
P
A. CORNET et J.-P. DEVILLE
ordonnés ou non. Ces modes de croissance sont très fréquents puisqu'on est
rarement à l'équilibre thermodynamique lorsqu'on fait u n dépôt.
Fig. 1.15. Les trois modes de croissance a l'équilibre avec les évolutions des energies d'étalement
au cours de la croissance : (a) Frank-Van der Merwe, (b) Stranski-Knastanov, (c) Volner-Weber.
I1 existe plusieurs approches pour prédire le mode de croissance d'un métal A
sur u n métal B : , d e s approches macroscopiques fondées sur la thermodynamique et des théories microscopiques basées sur des calculs de structure électronique des solides.
3.2.1. Approches macroscopiques
Une première approche peut être donnée en Considérant des interactions de
paire entre proches voisins dans le plan de la couche déposée ( u, )
et entre
adsorbat (A) et substrat (B) (urn). Lorsque le potentiel attractif du substrat est
fort ( I urn I > I u, 1 ), la première couche croît selon le mode couche par couche. Si,
de plus, l'interaction substrat-adsorbat est à longue portée et l'interaction de
paire à courte portée, ce mode de croissance se poursuit pour les couches successives de A sur B.
On a alors :
u 1 < u 2 < u 3 . . . < u ... < O e t u , < 0 , u n = O p o u r n 2 2
Le mouillage du substrat par l'adsorbat est alors total. Mais cette description
est beaucoup trop simpliste et on doit prendre en compte les contraintes qui
P
