30
A. CORNET et J.-P. DEVILLE
densification de la surface par rapport au volume et même par rapport à u n plan
(1 11) idéal. I1 y a raccourcissement des distances Pt-Pt (3 %) et Au-Au (4,2 %),
ondulation de la surface et, bien sûr, relaxation entre le premier et le second
plan. I1 se produit à peu près le même phénomène dans le cas de la reconstruction de la face (1 1 1) de l’or. Comme pour le platine (loo), elle n’est pas totalement reproductible mais tourne autour de (1 x 22 t- 2). Des études en STM ont
montré des réseaux de marches ordonnées de très longue période qui sont compatibles avec une superdensification de la surface de l’or.
2.3.4. Reconstruction (1 x 2) du plan ( I I O) des métaux cfc
Le plan (1 10) des métaux cfc est beaucoup moins dense que les plans (1 11) et
(100). I1 peut être considéré du point de vue TLK comme u n assemblage de rangées compactes [ 1101 situées alternativement à deux niveaux. Plusieurs modèles
sont possibles : buckling (gauchissement), row pairing (appariement des rangées)
et missing row (rangée manquante). Dans ce dernier cas, on gagne de l’énergie
superficielle en ôtant une rangée (< haute B sur deux. On forme ainsi une structure en << toit d’usine B avec des microfacettes (1 1 I ) . On substitue des surfaces à
faible y à des surfaces moins stables ( ~ l ~ o / y l l l
= 1.04).
Rangée manquante
Vues de côté
Gauchissement
Appariement
Vuesdedessus

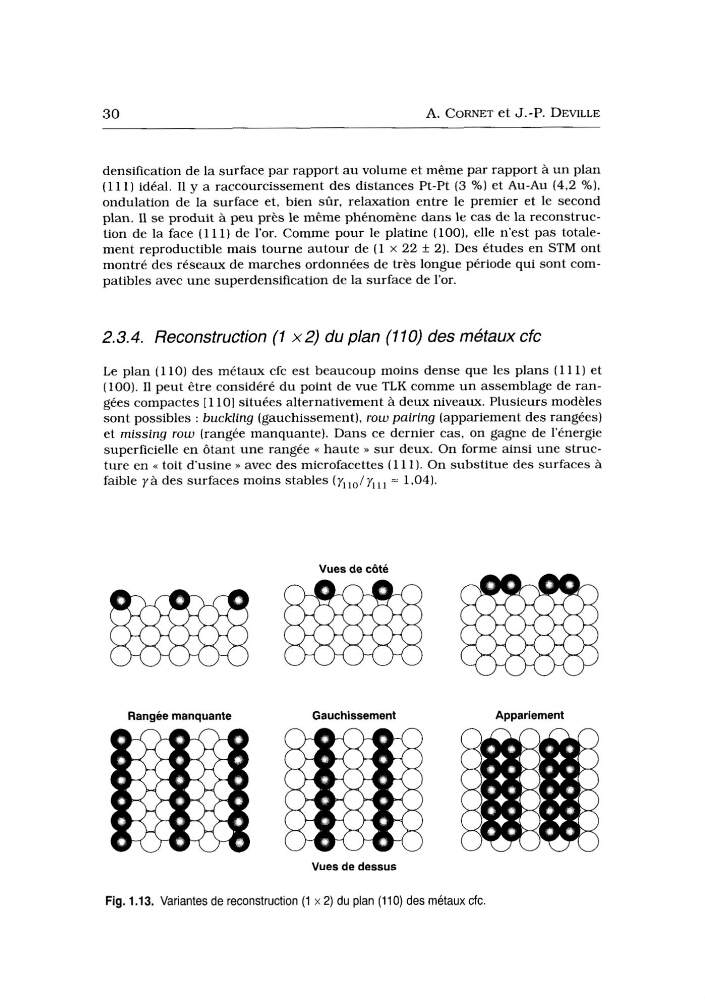

Fig. 1.13. Variantes de reconstruction (1 x 2) du plan (110) des métaux cfc
A. CORNET et J.-P. DEVILLE
densification de la surface par rapport au volume et même par rapport à u n plan
(1 11) idéal. I1 y a raccourcissement des distances Pt-Pt (3 %) et Au-Au (4,2 %),
ondulation de la surface et, bien sûr, relaxation entre le premier et le second
plan. I1 se produit à peu près le même phénomène dans le cas de la reconstruction de la face (1 1 1) de l’or. Comme pour le platine (loo), elle n’est pas totalement reproductible mais tourne autour de (1 x 22 t- 2). Des études en STM ont
montré des réseaux de marches ordonnées de très longue période qui sont compatibles avec une superdensification de la surface de l’or.
2.3.4. Reconstruction (1 x 2) du plan ( I I O) des métaux cfc
Le plan (1 10) des métaux cfc est beaucoup moins dense que les plans (1 11) et
(100). I1 peut être considéré du point de vue TLK comme u n assemblage de rangées compactes [ 1101 situées alternativement à deux niveaux. Plusieurs modèles
sont possibles : buckling (gauchissement), row pairing (appariement des rangées)
et missing row (rangée manquante). Dans ce dernier cas, on gagne de l’énergie
superficielle en ôtant une rangée (< haute B sur deux. On forme ainsi une structure en << toit d’usine B avec des microfacettes (1 1 I ) . On substitue des surfaces à
faible y à des surfaces moins stables ( ~ l ~ o / y l l l
= 1.04).
Rangée manquante
Vues de côté
Gauchissement
Appariement
Vuesdedessus
Fig. 1.13. Variantes de reconstruction (1 x 2) du plan (110) des métaux cfc
