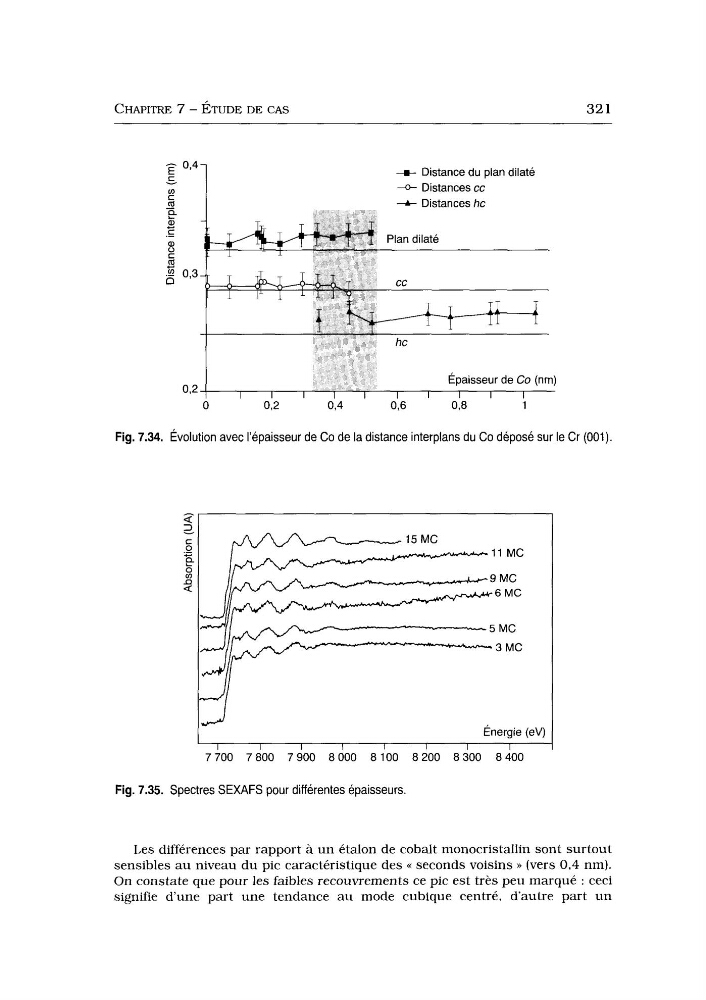

CHAPITRE 7 - ÉTUDE DE CAS
32 1
Fig. 7.34. Évolution avec l'épaisseur de Co de la distance interplans du Co déposé sur le Cr (001).
15 MC
;
l
MC
Énergie (eV)
I
I
I
l
I
I
I
I
7700 7800 7900 8000 8100 8200 8300 8400
Fig. 7.35. Spectres SEXAFS pour différentes épaisseurs.
Les différences par rapport a un étalon de cobalt monocristallin sont surtout
sensibles au niveau du pic caractéristique des (< seconds voisins >> (vers 0.4 nm).
On constate que pour les faibles recouvrements ce pic est très peu marqué : ceci
signifie d'une part une tendance au mode cubique centré, d'autre part un
