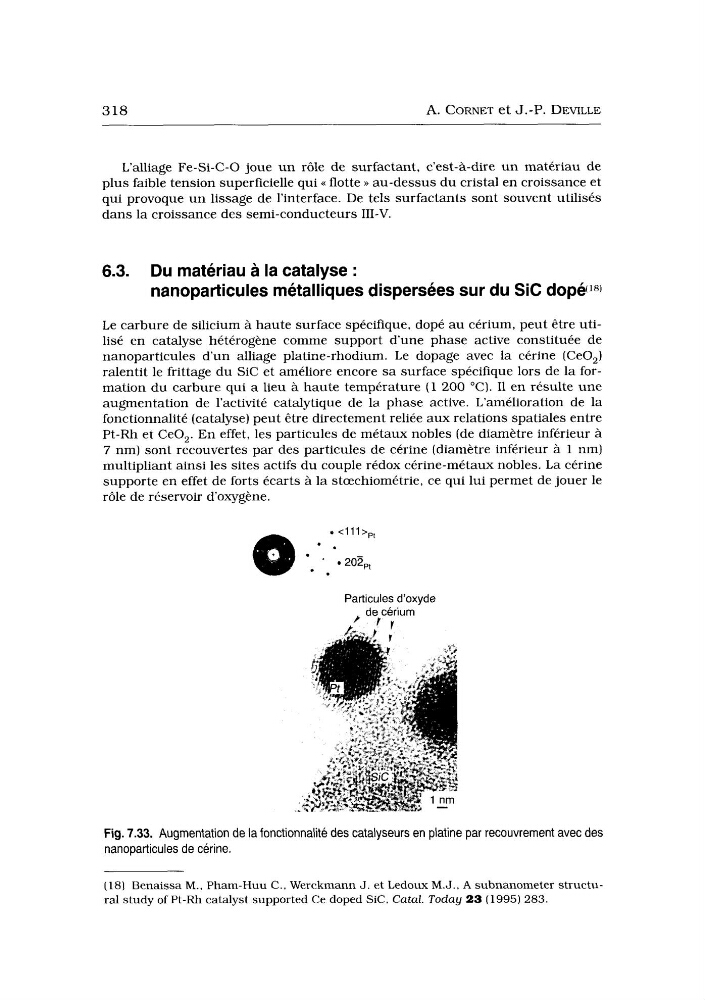

3 18
A. CORNET et J.-P. DEVILLE
L’alliage Fe-Si-C-O joue un rôle de surfactant, c’est-à-dire un matériau de
plus faible tension superficielle qui << flotte >> au-dessus du cristal en croissance et
qui provoque u n lissage de l’interface. De tels surfactants sont souvent utilisés
dans la croissance des semi-conducteurs III-V.
6.3. Du matériau a la catalyse :
nanoparticules métalliques dispersées sur du Sic dopé(18)
Le carbure de silicium à haute surface spécifique, dopé a u cérium, peut être utilisé en catalyse hétérogène comme support d’une phase active constituée de
nanoparticules d’un alliage platine-rhodium. Le dopage avec la cérine (CeO,)
ralentit le frittage du Sic et améliore encore sa surface spécifique lors de la formation du carbure qui a lieu à haute température (1 200 O C ) . I1 en résulte une
augmentation de l’activité catalytique de la phase active. L’amélioration de la
fonctionnalité (catalyse) peut être directement reliée aux relations spatiales entre
Pt-Rh et CeO,. En effet, les particules de métaux nobles (de diamètre inférieur a
7 nm) sont recouvertes par des particules de cérine (diamètre inférieur a 1 nm)
multipliant ainsi les sites actifs du couple rédox cérine-métaux nobles. L a cérine
supporte en effet de forts écarts à la stœchiométrie, ce qui lui permet de jouer le
rôle de réservoir d’oxygène.
e <111>,,
* .
202,,
0
.
Particules d’oxyde
d e cerium
1 f .
Fig. 7.33. Augmentation de la fonctionnalité des catalyseurs en platine par recouvrement avec des
nanoparticules de cérine.
(181 Benaissa M., Pham-Huu C., Werckmann J. et Ledoux M.J., A subnanometer structural study of Pt-Rh catalyst supported Ce doped Sic, Catai. Today 23 (1995) 283.
A. CORNET et J.-P. DEVILLE
L’alliage Fe-Si-C-O joue un rôle de surfactant, c’est-à-dire un matériau de
plus faible tension superficielle qui << flotte >> au-dessus du cristal en croissance et
qui provoque u n lissage de l’interface. De tels surfactants sont souvent utilisés
dans la croissance des semi-conducteurs III-V.
6.3. Du matériau a la catalyse :
nanoparticules métalliques dispersées sur du Sic dopé(18)
Le carbure de silicium à haute surface spécifique, dopé a u cérium, peut être utilisé en catalyse hétérogène comme support d’une phase active constituée de
nanoparticules d’un alliage platine-rhodium. Le dopage avec la cérine (CeO,)
ralentit le frittage du Sic et améliore encore sa surface spécifique lors de la formation du carbure qui a lieu à haute température (1 200 O C ) . I1 en résulte une
augmentation de l’activité catalytique de la phase active. L’amélioration de la
fonctionnalité (catalyse) peut être directement reliée aux relations spatiales entre
Pt-Rh et CeO,. En effet, les particules de métaux nobles (de diamètre inférieur a
7 nm) sont recouvertes par des particules de cérine (diamètre inférieur a 1 nm)
multipliant ainsi les sites actifs du couple rédox cérine-métaux nobles. L a cérine
supporte en effet de forts écarts à la stœchiométrie, ce qui lui permet de jouer le
rôle de réservoir d’oxygène.
e <111>,,
* .
202,,
0
.
Particules d’oxyde
d e cerium
1 f .
Fig. 7.33. Augmentation de la fonctionnalité des catalyseurs en platine par recouvrement avec des
nanoparticules de cérine.
(181 Benaissa M., Pham-Huu C., Werckmann J. et Ledoux M.J., A subnanometer structural study of Pt-Rh catalyst supported Ce doped Sic, Catai. Today 23 (1995) 283.
