310
A. CORNET et J.-P. DEVILLE

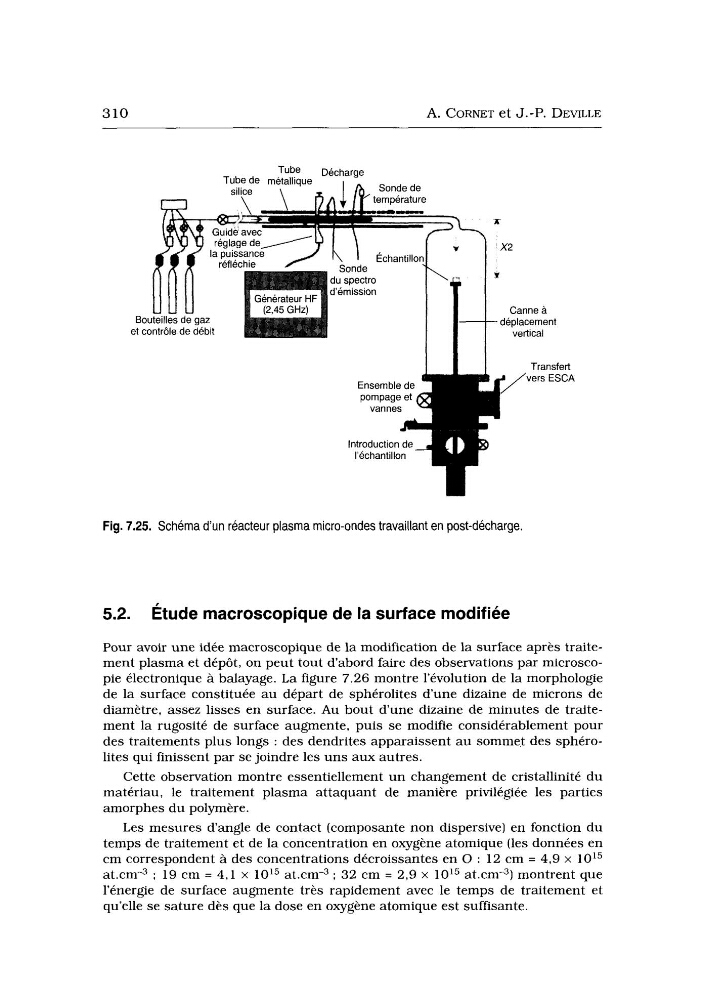

Fig. 7.25. Schéma d’un réacteur plasma micro-ondes travaillant en post-décharge.
5.2. Étude macroscopique de la surface modifiée
Pour avoir une idée macroscopique de la modification de la surface après traitement plasma et dépôt, on peut tout d’abord faire des observations par microscopie électronique à balayage. L a figure 7.26 montre l’évolution de la morphologie
de la surface constituée au départ de sphérolites d’une dizaine de microns de
diamètre, assez lisses en surface. Au bout d u n e dizaine de minutes de traitement la rugosité de surface augmente, puis se modifie considérablement pour
des traitements plus longs : des dendrites apparaissent au sommet des sphérolites qui finissent par se joindre les uns aux autres.
Cette observation montre essentiellement un changement de cristallinité du
matériau, le traitement plasma attaquant de manière privilégiée les parties
amorphes du polymère.
Les mesures dangle de contact (composante non dispersive) en fonction du
temps de traitement et de la concentration en oxygène atomique (les données en
cm correspondent à des concentrations décroissantes en O : 12 cm = 4,9 x 1015
a t . ~ m - ~
; 19 cm = 4 , l x 1015 a t . ~ m - ~
; 32 cm = 2,9 x 1015 at.cm”) montrent que
l’énergie de surface augmente très rapidement avec le temps de traitement et
qu’elle se sature dès que la dose en oxygène atomique est suffisante.
A. CORNET et J.-P. DEVILLE
Fig. 7.25. Schéma d’un réacteur plasma micro-ondes travaillant en post-décharge.
5.2. Étude macroscopique de la surface modifiée
Pour avoir une idée macroscopique de la modification de la surface après traitement plasma et dépôt, on peut tout d’abord faire des observations par microscopie électronique à balayage. L a figure 7.26 montre l’évolution de la morphologie
de la surface constituée au départ de sphérolites d’une dizaine de microns de
diamètre, assez lisses en surface. Au bout d u n e dizaine de minutes de traitement la rugosité de surface augmente, puis se modifie considérablement pour
des traitements plus longs : des dendrites apparaissent au sommet des sphérolites qui finissent par se joindre les uns aux autres.
Cette observation montre essentiellement un changement de cristallinité du
matériau, le traitement plasma attaquant de manière privilégiée les parties
amorphes du polymère.
Les mesures dangle de contact (composante non dispersive) en fonction du
temps de traitement et de la concentration en oxygène atomique (les données en
cm correspondent à des concentrations décroissantes en O : 12 cm = 4,9 x 1015
a t . ~ m - ~
; 19 cm = 4 , l x 1015 a t . ~ m - ~
; 32 cm = 2,9 x 1015 at.cm”) montrent que
l’énergie de surface augmente très rapidement avec le temps de traitement et
qu’elle se sature dès que la dose en oxygène atomique est suffisante.
