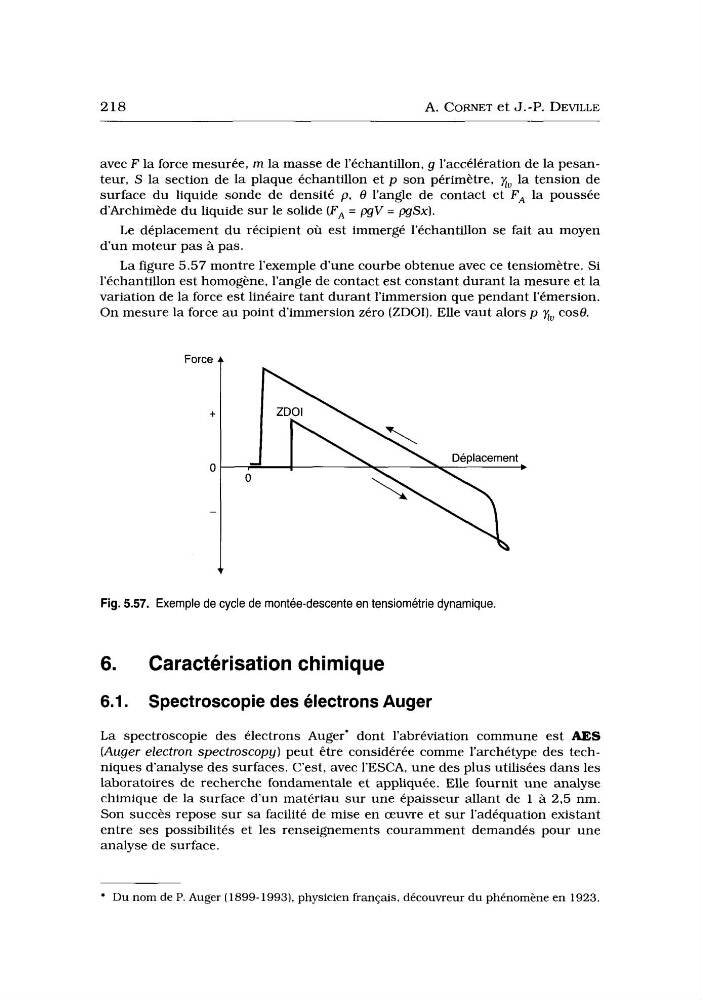

218
A. CORNET et J.-P. DEVILLE
avec F la force mesurée, m la masse de l’échantillon, g l’accélération de la pesanteur, S la section de la plaque échantillon et p son périmètre, x, la tension de
surface du liquide sonde de densité p. 8 l’angle de contact et FA la poussée
d’Archimède du liquide sur le solide (FA = pgV = pgSx).
Le déplacement du récipient où est immergé l’échantillon se fait au moyen
d’un moteur pas à pas.
La figure 5.57 montre l’exemple d’une courbe obtenue avec ce tensiomètre. Si
l’échantillon est homogène, l’angle de contact est constant durant la mesure et la
variation de la force est linéaire tant durant l’immersion que pendant l’émersion.
On mesure la force au point d’immersion zéro (ZDOI). Elle vaut alors p 3, coso.
+
Fig. 5.57. Exemple de cycle de montée-descente en tensiométrie dynamique.
6.
Caractérisation chimique
6.1. Spectroscopie des electrons Auger
L a spectroscopie des électrons Auger’ dont l’abréviation commune est AES
(Auger electron spectroscopy) peut être considérée comme l’archétype des techniques d’analyse des surfaces. C’est, avec l’ESCA, une des plus utilisées dans les
laboratoires de recherche fondamentale et appliquée. Elle fournit une anaiyse
chimique de la surface d’un matériau sur une épaisseur allant de 1 à 2.5 nm.
Son succès repose sur sa facilité de mise en œuvre et sur l’adéquation existant
entre ses possibilités et les renseignements couramment demandés pour une
analyse de surface.
* Du nom de P. Auger (1899-19931, physicien français, découvreur du phénomène en 1923.
