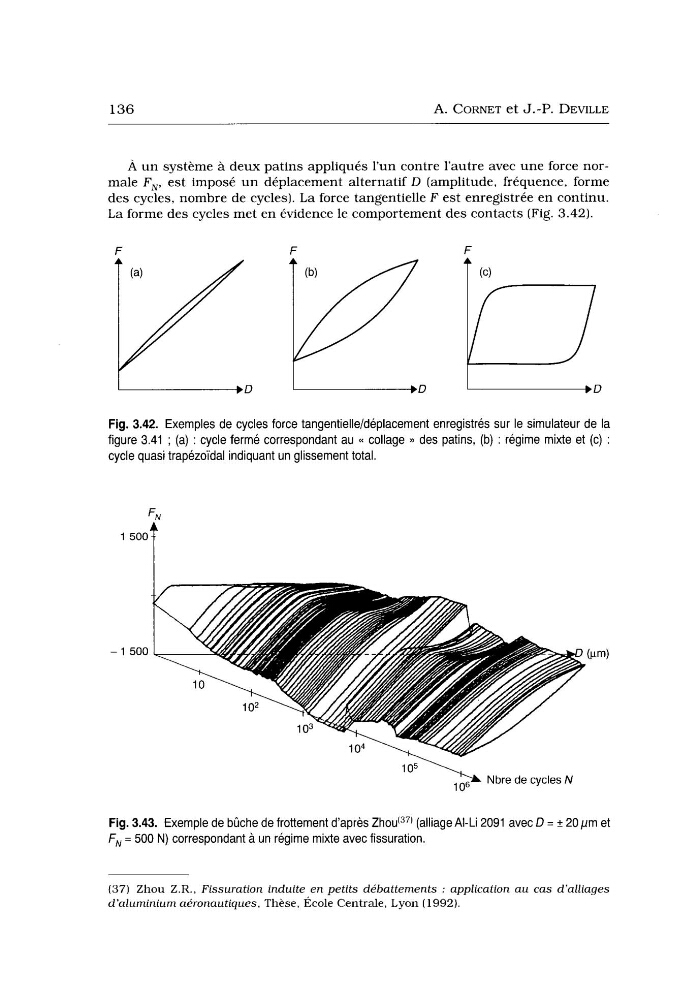

À un système à deux patins appliqués l’un contre l’autre avec une force normale FN, est imposé un déplacement alternatif D (amplitude, fréquence, forme
des cycles, nombre de cycles). La force tangentielle F est enregistrée en continu.
L a forme des cycles met en évidence le comportement des contacts (Fig. 3.42).
F
F
F
I
’
D
I
’
D
I
’
D
Fig. 3.42. Exemples de cycles force tangentielle/deplacement enregistres sur le simulateur de la
figure 3.41 ; (a) : cycle ferme correspondant au (< collage >) des patins, (b) : regime mixte et (c) :
cycle quasi trapézoïdal indiquant un glissement total.
I
1 500
- 1 500
rl
N bre de cycles N
105 \
1 06
Fig. 3.43. Exemple de bûche de frottement d’après
FN = 500 N) correspondant a un regime mixte avec fissuration.
(alliage Al-Li 2091 avec D = f 20 p m et
(37) Zhou Z.R., Fissuration induite en petits débattements : application au cas d’alliages
d’aluminium aéronautiques, These, École Centrale, Lyon (1992).
