Modes
d'accommodation
M / V M, Élastique
I I M, Rupture normale
- - M, Cisaillement
00
M, Roulement

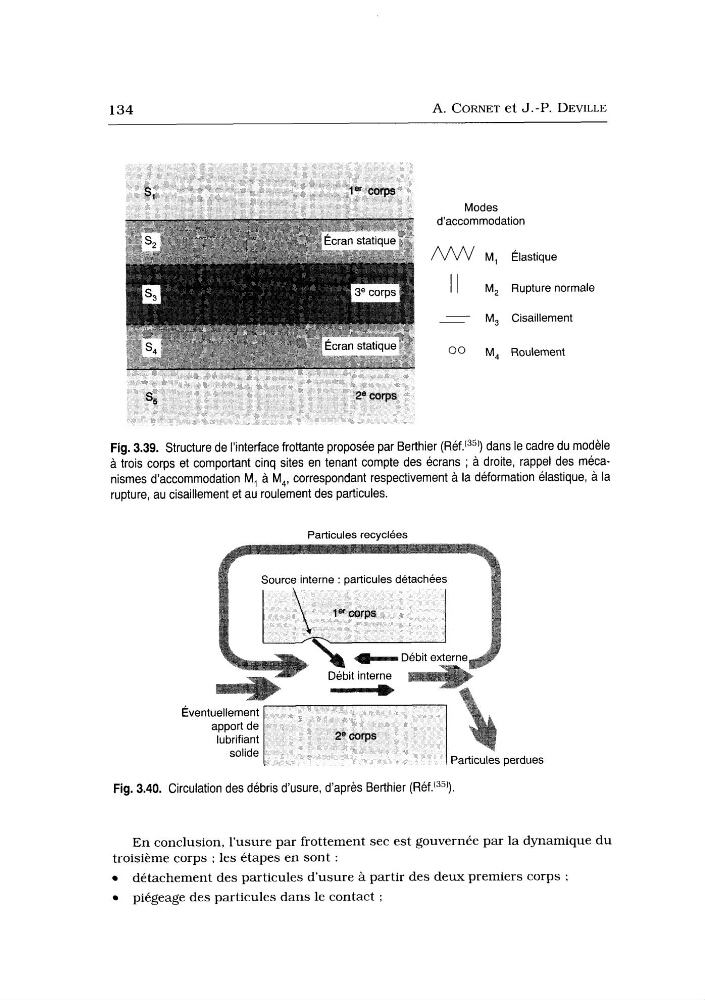

Fig. 3.39. Structure de l'interface frottante proposée par Berthier
dans le cadre du modèle
a trois corps et comportant cinq sites en tenant compte des écrans ; a droite, rappel des mecanismes d'accommodation M, à M, , correspondant respectivement a la deformation élastique, a la
rupture, au cisaillement et au roulement des particules.
Particules recyclées
Source interne : particules détachées
2e corps
Particules perdues
Éventuellement
apport de
lubrifiant
solide
Fig. 3.40. Circulation des débris d'usure, d'après Berthier (Réf.'35').
En conclusion, l'usure par frottement sec est gouvernée par la dynamique du
détachement des particules d'usure a partir des deux premiers corps :
piégeage des particules dans le contact ;
troisième corps ; les étapes en sont :
