CHAPITRE 3 - TRIBOLOGIE : FROTTEMENT ET USURE DES SURFACES
127
S’agissant des particules, les paramètres les plus importants en sont :
leur vitesse,
leur angle d’impact,
leur taille et leur nombre.
Couche d’oxydes, produits de
corrosion, calamine ...
\ -

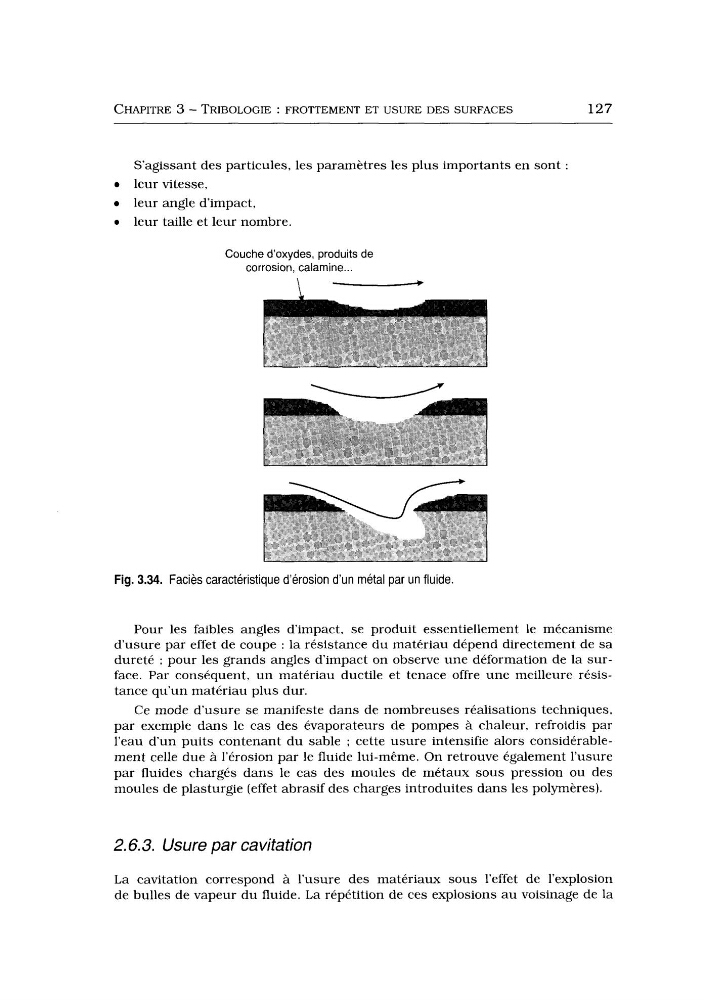

Fig. 3.34. Faciès Caractéristique d’érosion d’un metal par un fluide.
Pour les faibles angles d‘impact, se produit essentiellement le mécanisme
d’usure par effet de coupe : la résistance du matériau dépend directement de sa
dureté ; pour les grands angles d’impact on observe une déformation de la surface. Par conséquent, un matériau ductile et tenace offre une meilleure résistance qu’un matériau plus dur.
Ce mode d’usure se manifeste dans de nombreuses réalisations techniques,
par exemple dans le cas des évaporateurs de pompes à chaleur, refroidis par
l’eau d’un puits contenant du sable : cette usure intensifie alors considérablement celle due à l’érosion par le fluide lui-même. On retrouve également l’usure
par fluides chargés dans le cas des moules de métaux sous pression ou des
moules de plasturgie (effet abrasif des charges introduites dans les polymères).
2.6.3. Usure par cavitation
La cavitation correspond à l’usure des matériaux sous l’effet de l’explosion
de bulles de vapeur du fluide. La répétition de ces explosions au voisinage de la
