CHAPITRE 3 - TRIBOLOGIE : FROTTEMENT ET USURE DES SURFACES
119

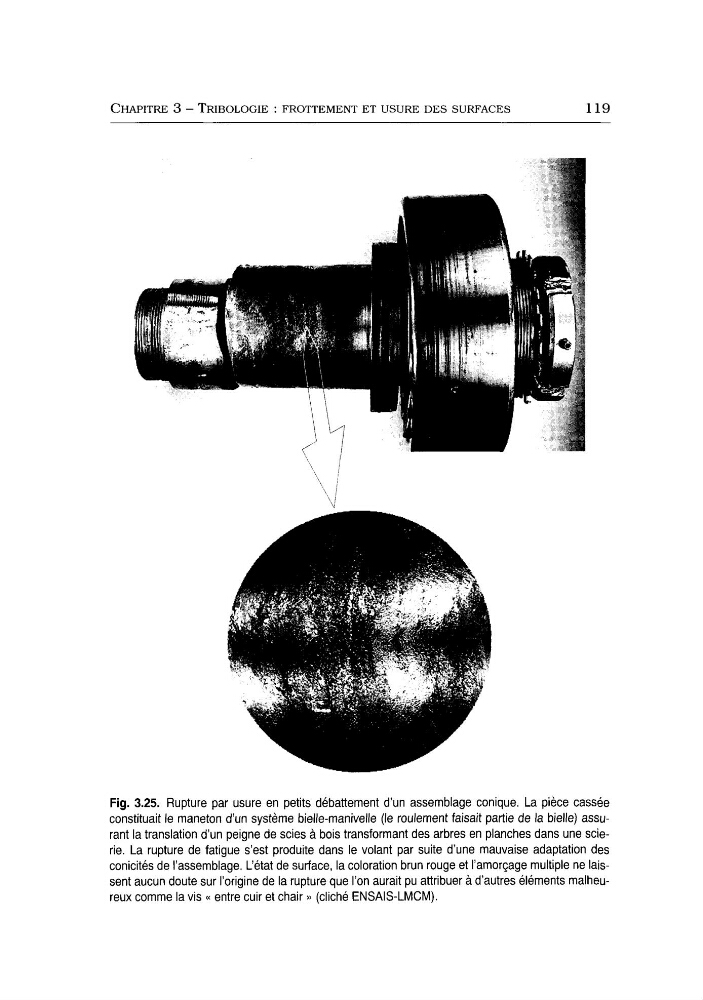

Fig. 3.25. Rupture par usure en petits debattement d'un assemblage conique. La piece cassée
constituait le maneton d'un système bielle-manivelle (le roulement faisait partie de la bielle) assurant la translation d'un peigne de scies a bois transformant des arbres en planches dans une scierie. La rupture de fatigue s'est produite dans le volant par suite d'une mauvaise adaptation des
conicites de l'assemblage. L'état de surface, la coloration brun rouge et l'amorçage multiple ne laissent aucun doute sur l'origine de la rupture que l'on aurait pu attribuer a d'autres elements malheureux comme la vis (< entre cuir et chair )) (cliche ENSAIS-LMCM).
119
Fig. 3.25. Rupture par usure en petits debattement d'un assemblage conique. La piece cassée
constituait le maneton d'un système bielle-manivelle (le roulement faisait partie de la bielle) assurant la translation d'un peigne de scies a bois transformant des arbres en planches dans une scierie. La rupture de fatigue s'est produite dans le volant par suite d'une mauvaise adaptation des
conicites de l'assemblage. L'état de surface, la coloration brun rouge et l'amorçage multiple ne laissent aucun doute sur l'origine de la rupture que l'on aurait pu attribuer a d'autres elements malheureux comme la vis (< entre cuir et chair )) (cliche ENSAIS-LMCM).
