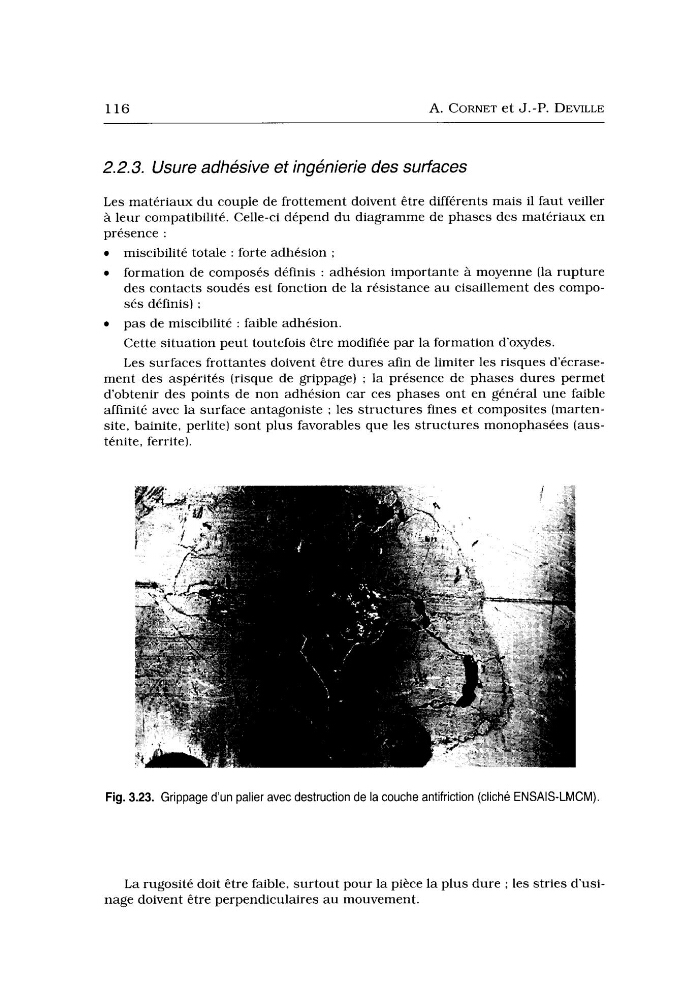

116
A. CORNET et J.-P. DEVILLE
2.2.3. Usure adhesive et ingénierie des surfaces
Les matériaux du couple de frottement doivent être différents mais il faut veiller
à leur compatibilité. Celle-ci dépend du diagramme de phases des matériaux en
présence :
miscibilité totale : forte adhésion ;
formation de composés définis : adhésion importante à moyenne (la rupture
des contacts soudés est fonction de la résistance a u cisaillement des composés définis) ;
pas de miscibilité : faible adhésion.
Cette situation peut toutefois être modifiée par la formation d’oxydes
Les surfaces frottantes doivent être dures afin de limiter les risques d’écrasement des aspérités (risque de grippage) ; la présence de phases dures permet
d’obtenir des points de non adhésion car ces phases ont en général une faible
affinité avec la surface antagoniste ; les structures fines et composites (martensite, bainite, perlite) sont plus favorables que les structures monophasées (austénite, ferrite).
Fig. 3.23. Grippage d’un palier avec destruction de la couche antifriction (cliche ENSAIS-LMCM).
L a rugosité doit être faible, surtout pour la pièce la plus dure ; les stries d’usinage doivent être perpendiculaires a u mouvement.
