5 - Dosimétrie et surveillance pour l’expostion interne
159
fantôme (fantôme de Livermore, Griffith et al., 1978) est présenté sur la figure 5.8. Il est
beaucoup plus réaliste que le fantôme IGOR vu précédemment (Figure 5.7) étant donné
les absorptions dans les tissus extra-thoraciques. Dans ce but, différentes plaques extrathoraciques sont disponibles afin de représenter au mieux la morphologie thoracique de
la personne à mesurer. Il est équipé de poumons amovibles uniformément contaminés
permettant l’étalonnage avec différents radioéléments.
5.3.4. Mesure de l’iode dans la thyroïde
La mesure de l’iode (produit de fission) représente une mesure particulière puisque l’iode
a une affinité pour la thyroïde ce qui implique une mesure spécifique et des fantômes
d’étalonnages adaptés. Pour cette raison, les systèmes de mesure sont plus petits et doivent
être plus maniables pour réaliser une mesure dans de bonnes conditions. La gamme
d’énergie s’étend de 27 keV (
125 I) à quelques centaines de keV (
131 I). Les détecteurs GeHP
sont de dimensions tout à fait adaptées (environ 50 mm de diamètre) à la taille de la
thyroïde, et assez larges pour fournir une efficacité suffisante dans l’ensemble de la gamme
d’énergie. Pour les systèmes légers installés dans les dispositifs transportables, les scintillateurs NaI(Tl) sont également utilisés mais possèdent une moins bonne discrimination en
énergie que les systèmes germanium.
Les étalonnages des systèmes de détection nécessitent l’utilisation de fantômes reproduisant le mieux possible la thyroïde et donnant des étalonnages reproductibles. Ceci est
particulièrement critique pour l’étalonnage de
125 I dont les raies X de basses énergies sont
très sensibles à toute variation d’étalonnage. La plus importante incertitude dans la détermination de l’activité réside dans la profondeur à laquelle se trouve la thyroïde sous la
peau qui n’est en général pas connue.
Tableau 5.4. Comparaison des AI 20inhalation et des valeurs de limites de détection obtenues à l’aide
d’un système de détecteurs GeHP (cf. figure 5.7) pour quelques actinides.
Élément
AI 20inhalation (Bq)
LD (Bq) du système GeHP, 30 min
235 U (S)
3280
5-10
239 Pu (S)
2410
3000-7 000
241 Am (M)
741
5-10

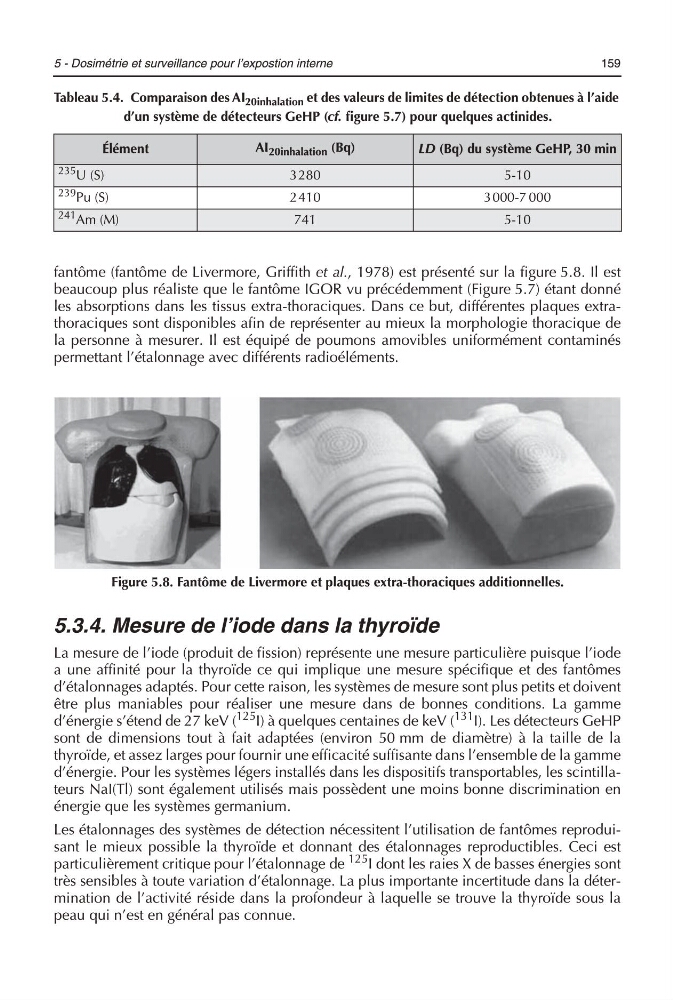

Figure 5.8. Fantôme de Livermore et plaques extra-thoraciques additionnelles.
