114
Radioprotection et ingénierie nucléaire
La caractéristique d’un film est la courbe de la densité optique après développement en
fonction de l’énergie absorbée par le film, ou de toute quantité qui lui est proportionnelle
telle que la dose absorbée (Figure 4.6).
L’ordonnée à l’origine de cette courbe traduit la valeur du voile de fond, généralement
inférieur à 0,2. Celui-ci correspond à la densité optique d’un film non exposé et développé. Plus la gamme de dose, sur laquelle la réponse du film est linéaire, sera grande et
plus l’utilisation dosimétrique de ce film sera intéressante. Il existe différents types d’émulsion présentant différentes gammes de sensibilité en dose.
Exploitation comme dosimètre individuel pour des rayonnements X, γ
et β : réponse en fonction de l’énergie
Le noircissement d’un film exposé à une fluence de rayonnements X et γ est conjointement
dû aux électrons émis à l’intérieur de l’émulsion et à ceux émis à l’extérieur de l’émulsion
mais qui la traversent. Le noircissement d’un film soumis à une fluence de photons dépend
donc étroitement de l’environnement du film, celui-ci déterminant la fluence d’électrons
pénétrant l’émulsion. Par ailleurs, pour un environnement donné, la réponse d’un film
photographique présente des variations considérables en fonction de l’énergie du rayonnement électromagnétique incident (Figure 4.7).
La forte augmentation de réponse du film dans les faibles énergies (on parle d’hypersensibilité du film) s’explique par les deux phénomènes suivants. D’une part, pour des photons
d’énergie inférieure à quelques centaines de keV, la fluence traversant l’émulsion est due
de façon prépondérante aux électrons créés dans l’émulsion elle-même. D’autre part, la
présence des atomes lourds de Br et d’Ag dans la couche photosensible rend majoritaire
la perte d’énergie des photons par effet photoélectrique, qui varie comme E γ
–3 .
Le rapport de la valeur de noircissement maximal (ici atteint à 50 keV) à la valeur constante (correspondant ici aux énergies supérieures à environ 500 keV) varie suivant la
nature de l’émulsion (pour l’émulsion considérée ici : D (film nu) = 50 × D (tissus) à
50 keV).

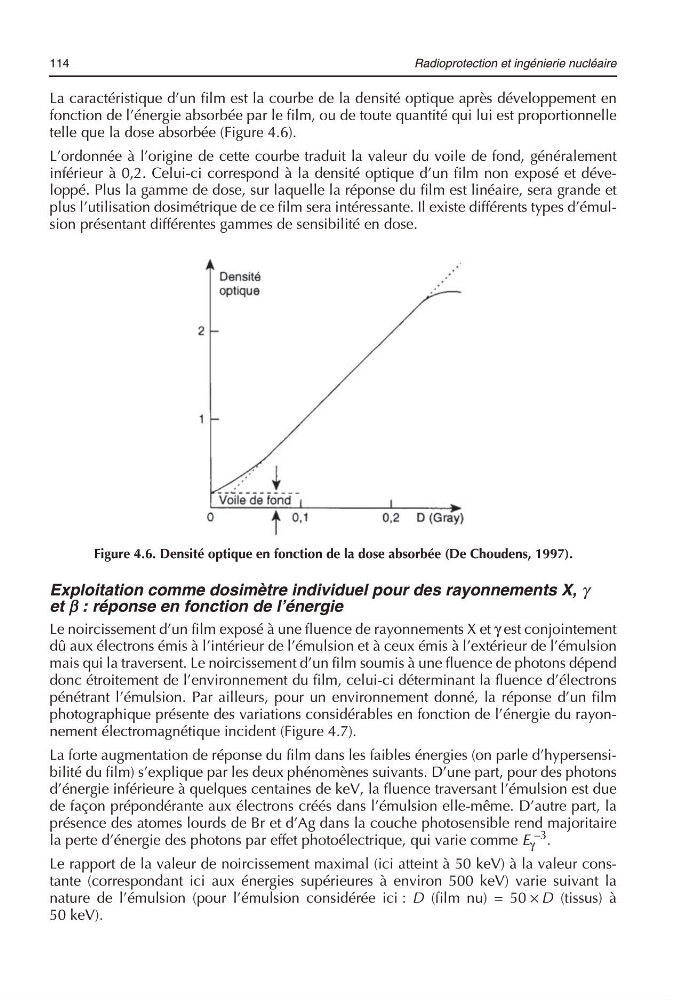

Figure 4.6. Densité optique en fonction de la dose absorbée (De Choudens, 1997).
