316
G. Pauliat et G. Roosen
Matériau
photoréfractif

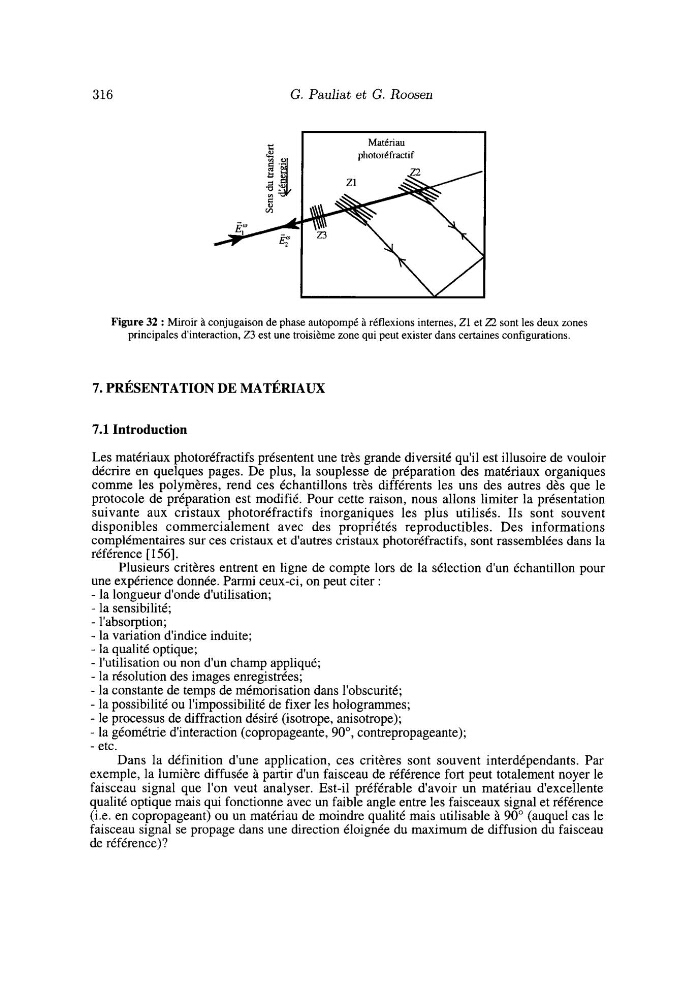

Figure 32 : Miroir à conjugaison de phase autopompé à réflexions internes, Z1 et . Z! sont les deux zones
principales d'interaction, 23 est une troisième zone qui peut exister dans certaines configurations.
7. PRÉSENTATION DE MATÉRIAUX
7.1 Introduction
Les matériaux photoréfractifs présentent une très grande diversité qu'il est illusoire de vouloir
décrire en quelques pages. De plus, la souplesse de préparation des matériaux organiques
comme les polymères, rend ces échantillons très différents les uns des autres dès que le
protocole de préparation est modifié. Pour cette raison, nous allons limiter la présentation
suivante aux cristaux photoréfractifs inorganiques les plus utilisés. Ils sont souvent
disponibles commercialement avec des propriétés reproductibles. Des informations
complémentaires sur ces cristaux et d'autres cristaux photoréfractifs, sont rassemblées dans la
référence [ 1561.
Plusieurs critères entrent en ligne de compte lors de la sélection d'un échantillon pour
une expérience donnée. Parmi ceux-ci, on peut citer :
- la longueur d'onde d'utilisation;
- la sensibilité;
- l'absorption;
- la variation d'indice induite;
- la qualité optique;
- l'utilisation ou non dun champ appliqué;
- la résolution des images enregistrées;
- la constante de temps de mémorisation dans l'obscurité;
- la possibilité ou l'impossibilité de fixer les hologrammes;
- le processus de diffraction désiré (isotrope, anisotrope);
- la géométrie d'interaction (copropageante, 90°, contrepropageante);
- etc.
Dans la définition d'une application, ces critères sont souvent interdépendants. Par
exemple, la lumière diffusée à partir dun faisceau de référence fort peut totalement noyer le
faisceau signal que l'on veut analyser. Est-il préférable d'avoir un matériau d'excellente
qualité optique mais qui fonctionne avec un faible angle entre les faisceaux signal et référence
(Le. en copropageant) ou un matériau de moindre qualité mais utilisable à 90" (auquel cas le
faisceau signal se propage dans une direction éloignée du maximum de diffusion du faisceau
de référence)?
G. Pauliat et G. Roosen
Matériau
photoréfractif
Figure 32 : Miroir à conjugaison de phase autopompé à réflexions internes, Z1 et . Z! sont les deux zones
principales d'interaction, 23 est une troisième zone qui peut exister dans certaines configurations.
7. PRÉSENTATION DE MATÉRIAUX
7.1 Introduction
Les matériaux photoréfractifs présentent une très grande diversité qu'il est illusoire de vouloir
décrire en quelques pages. De plus, la souplesse de préparation des matériaux organiques
comme les polymères, rend ces échantillons très différents les uns des autres dès que le
protocole de préparation est modifié. Pour cette raison, nous allons limiter la présentation
suivante aux cristaux photoréfractifs inorganiques les plus utilisés. Ils sont souvent
disponibles commercialement avec des propriétés reproductibles. Des informations
complémentaires sur ces cristaux et d'autres cristaux photoréfractifs, sont rassemblées dans la
référence [ 1561.
Plusieurs critères entrent en ligne de compte lors de la sélection d'un échantillon pour
une expérience donnée. Parmi ceux-ci, on peut citer :
- la longueur d'onde d'utilisation;
- la sensibilité;
- l'absorption;
- la variation d'indice induite;
- la qualité optique;
- l'utilisation ou non dun champ appliqué;
- la résolution des images enregistrées;
- la constante de temps de mémorisation dans l'obscurité;
- la possibilité ou l'impossibilité de fixer les hologrammes;
- le processus de diffraction désiré (isotrope, anisotrope);
- la géométrie d'interaction (copropageante, 90°, contrepropageante);
- etc.
Dans la définition d'une application, ces critères sont souvent interdépendants. Par
exemple, la lumière diffusée à partir dun faisceau de référence fort peut totalement noyer le
faisceau signal que l'on veut analyser. Est-il préférable d'avoir un matériau d'excellente
qualité optique mais qui fonctionne avec un faible angle entre les faisceaux signal et référence
(Le. en copropageant) ou un matériau de moindre qualité mais utilisable à 90" (auquel cas le
faisceau signal se propage dans une direction éloignée du maximum de diffusion du faisceau
de référence)?
