L'effet photoréfractif
299
20.c montrent les images non-amplifiée et amplifiée. Les figures 20.b et 20.d ont été obtenues
en agrandissant la partie centrale des figures précédentes.
h
e

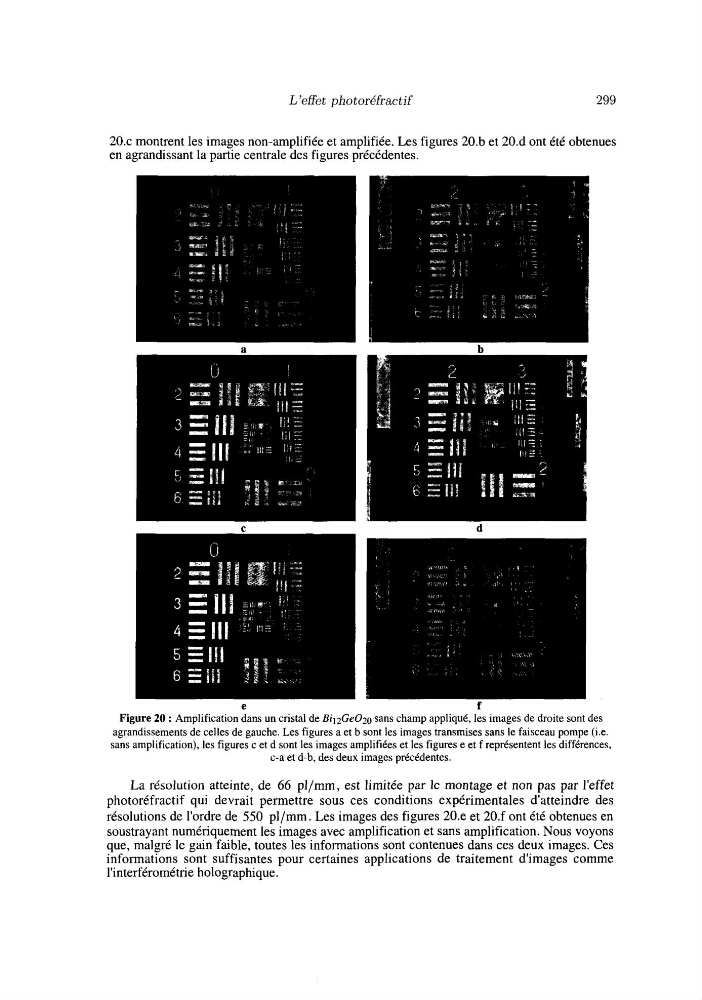

Figure 20 : Amplification dans un cristal de Bi12Ge020 sans champ appliqué, les images de droite sont des
agrandissements de celles de gauche. Les figures a et b sont les images transmises sans le faisceau pompe (i.e.
sans amplification), les figures c et d sont les images amplifiées et les figures e et f représentent les différences,
c-a et d-b, des deux images précédentes.
La résolution atteinte, de 66 pl/mm, est limitée par IC montage et non pas par l'effet
photoréfractif qui devrait permettre sous ces conditions expérimentales d'atteindre des
résolutions de l'ordre de 550 pl/mm. Les images des figures 20.e et 20.f ont été obtenues en
soustrayant numériquement les images avec amplification et sans amplification. Nous voyons
que, malgré le gain faible, toutes les informations sont contenues dans ces deux images. Ces
informations sont sufFisantes pour certaines applications de traitement d'images comme
l'interférométrie holographique.
