238
G. Pauliat et G. Roosen
* I1 est non local dans le sens où il résulte dun transport de charge. I1 est également non
local dans un second sens où, suite à la loi de Poisson liant les distributions de charge et de
champ, la figure dindice ne reproduit pas la distribution de charge. Ainsi pour des réseaux
d'illumination, la modulation d'indice sera spatialement déphasée (i.e. décalée) par rapport à
la modulation d'intensité qui lui a donné naissance. Cela conduira à un transfert cohérent
d'énergie entre les ondes qui se propagent dans le cristal.
* I1 peut être modifié et contrôlé par un champ électrique externe appliqué au cristal.
I1 est important de remarquer que la figure d'indice engendrée par un faisceau de profil
quelconque est en général inutilisable. En effet, la plupari du temps il n'existe pas de relation
simple entre l'information enregistrée sous forme de variation d'indice et le profil du faisceau
d'écriture. Par exemple sur la figure l.a, nous avons représenté l'effet photoréfractif induit par
un faisceau à profil gaussien. L'axe x représente la coordonnée d'espace suivant le profil du
faisceau.
X
I cp,

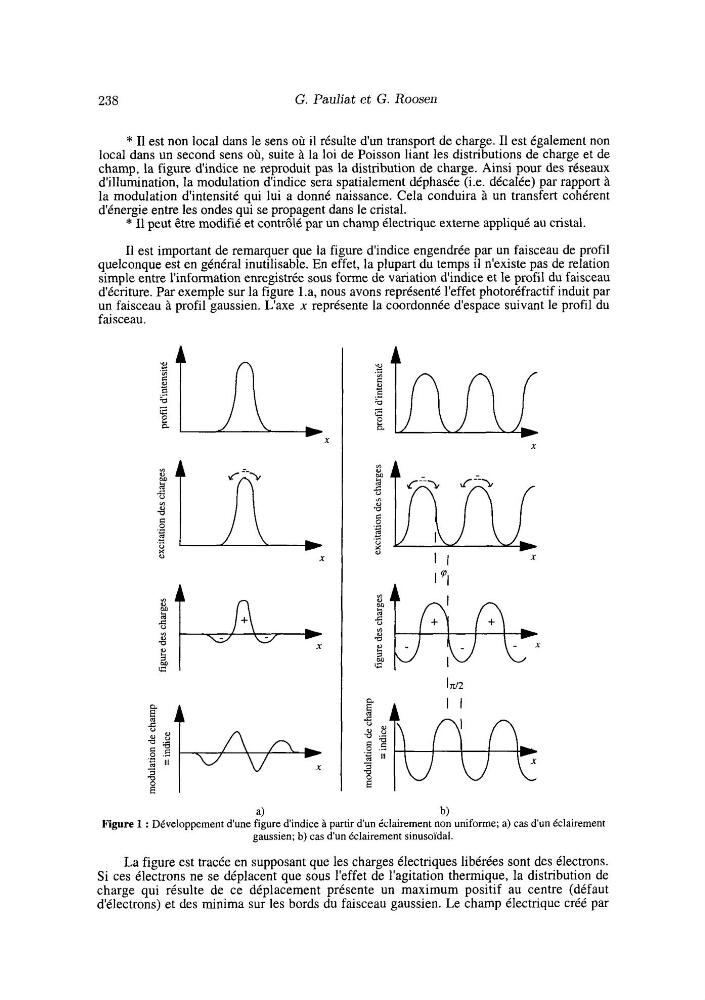

Figure 1 : Développement d'une figure dindice à partir dun éclairement non uniforme; a) cas d'un éclairement
gaussien; b) cas dun éclairement sinusoïdal.
La figure est tracée en supposant que les charges électriques libérées sont des électrons.
Si ces électrons ne se déplacent que sous l'effet de l'agitation thermique, la distribution de
charge qui résulte de ce déplacement présente un maximum positif au centre (défaut
d'électrons) et des minima sur les bords du faisceau gaussien. Le champ électrique créé par
