Quasi-accord de phase en optique intégrée
211

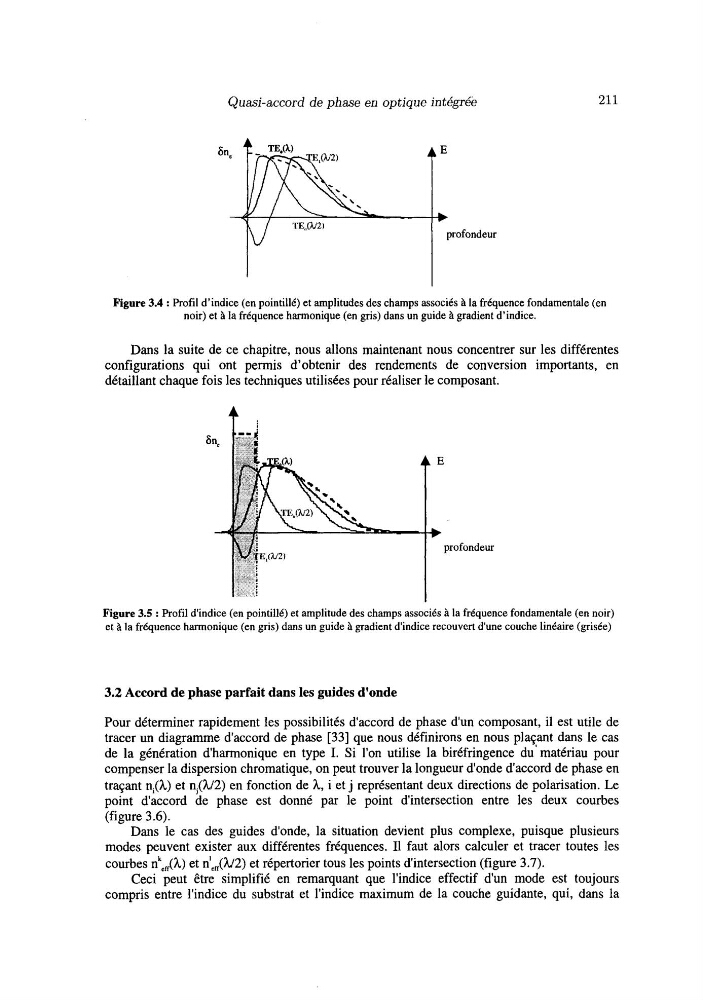

Figure 3.4 : Profil d'indice (en pointillé) et amplitudes des champs associés à la fréquence fondamentale (en
noir) et à la fréquence harmonique (en gris) dans un guide à gradient d'indice.
Dans la suite de ce chapitre, nous allons maintenant nous concentrer sur les différentes
configurations qui ont permis d'obtenir des rendements de conversion importants, en
détaillant chaque fois les techniques utilisées pour réaliser le composant.
pro fondeur
Figure 3.5 : Profil d'indice (en pointillé) et amplitude des champs associés à la fréquence fondamentale (en noir)
et à la fréquence harmonique (en gris) dans un guide à gradient d'indice recouvert d'une couche linéaire (grisée)
3.2 Accord de phase parfait dans les guides d'onde
Pour déterminer rapidement les possibilités d'accord de phase dun composant, il est utile de
tracer un diagramme d'accord de phase [33] que nous définirons en nous plaqant dans le cas
de la génération d'harmonique en type I. Si l'on utilise la biréfringence du matériau pour
compenser la dispersion chromatique, on peut trouver la longueur d'onde d'accord de phase en
traçant ni@) et ni(h/2) en fonction de h, i et j représentant deux directions de polarisation. Le
point d'accord de phase est donné par le point d'intersection entre les deux courbes
(figure 3.6).
Dans le cas des guides d'onde, la situation devient plus complexe, puisque plusieurs
modes peuvent exister aux différentes fréquences. I1 faut alors calculer et tracer toutes les
courbes nkeff(h) et n',ff(h/2) et répertorier tous les points d'intersection (figure 3.7).
Ceci peut être simplifié en remarquant que l'indice effectif dun mode est toujours
compris entre l'indice du substrat et l'indice maximum de la couche guidante, qui, dans la
