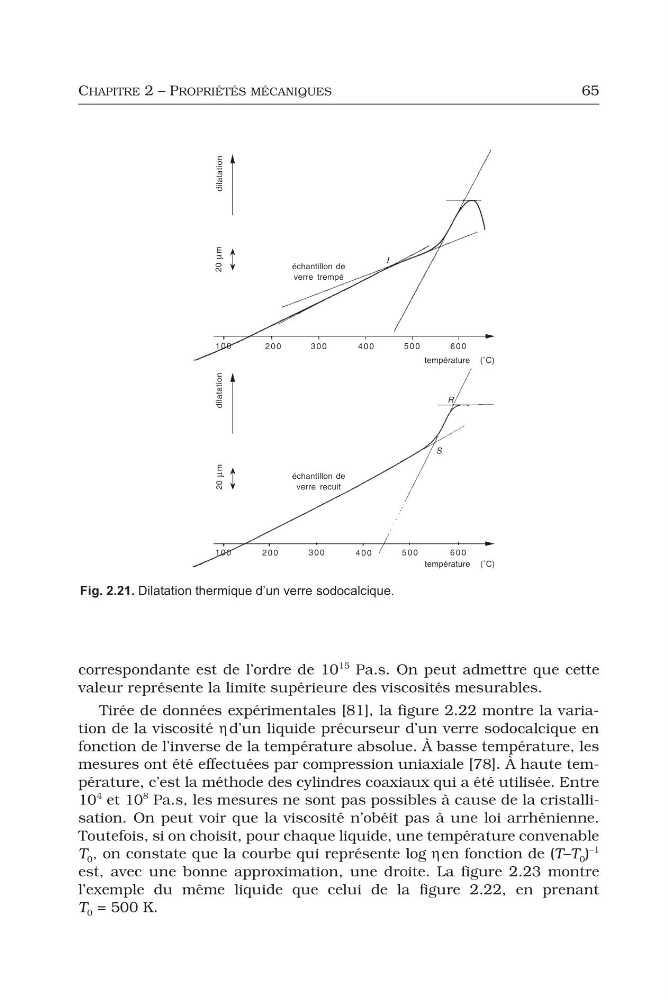

CHAPITRE 2 – PROPRIÉTÉS MÉCANIQUES
65
correspondante est de l’ordre de 10
15 Pa.s. On peut admettre que cette
valeur représente la limite supérieure des viscosités mesurables.
Tirée de données expérimentales [81], la figure 2.22 montre la variation de la viscosité η d’un liquide précurseur d’un verre sodocalcique en
fonction de l’inverse de la température absolue. À basse température, les
mesures ont été effectuées par compression uniaxiale [78]. À haute température, c’est la méthode des cylindres coaxiaux qui a été utilisée. Entre
10
4 et 10
8 Pa.s, les mesures ne sont pas possibles à cause de la cristallisation. On peut voir que la viscosité n’obéit pas à une loi arrhénienne.
Toutefois, si on choisit, pour chaque liquide, une température convenable
T 0 , on constate que la courbe qui représente log η en fonction de (T–T 0 )
–1
est, avec une bonne approximation, une droite. La figure 2.23 montre
l’exemple du même liquide que celui de la figure 2.22, en prenant
T 0 = 500 K.
Fig. 2.21. Dilatation thermique d’un verre sodocalcique.
