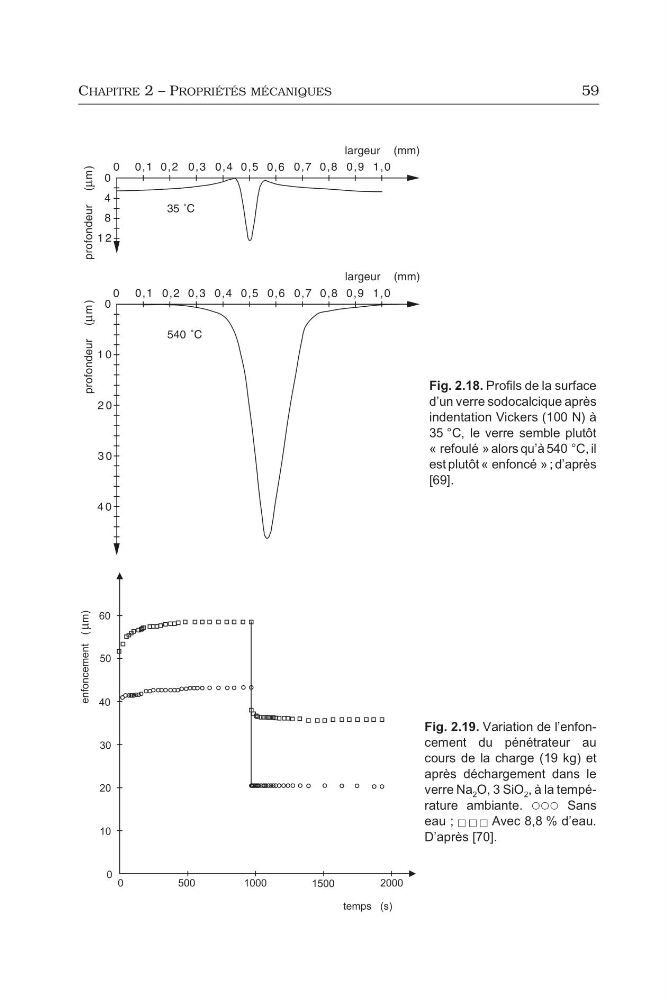

CHAPITRE 2 – PROPRIÉTÉS MÉCANIQUES
59
Fig. 2.18. Profils de la surface
d’un verre sodocalcique après
indentation Vickers (100 N) à
35 °C, le verre semble plutôt
« refoulé » alors qu’à 540 °C, il
est plutôt « enfoncé » ; d’après
[69].
Fig. 2.19. Variation de l’enfoncement du pénétrateur au
cours de la charge (19 kg) et
après déchargement dans le
verre Na 2 O, 3 SiO 2 , à la température ambiante. {{{ Sans
eau ; F F FAvec 8,8 % d’eau.
D’après [70].
