CHAPITRE 2 – PROPRIÉTÉS MÉCANIQUES
43
descendre jusqu’à 5.10
–5 s’il s’agit de mesures comparatives. Ces mesures
font partie des méthodes de contrôle journalier de production dans les
usines verrières.
Une méthode parfois utilisée pour évaluer l’homogénéité chimique
d’un verre repose sur la variation de la densité d’un liquide organique
avec la température. On commence par broyer l’échantillon de verre et
disperser la poudre à la surface du liquide. On chauffe ensuite ce liquide
jusqu’à ce que tous les grains soient immergés. Puis on refroidit progressivement. L’écart entre les températures où ont lieu les ascensions respectives du premier et du dernier grain de verre mesure l’écart de densité
et permet d’évaluer l’homogénéité de la composition. La même méthode
peut être employée pour déterminer les écarts de températures fictives.
Comme tous les corps solides, les verres subissent des variations
dimensionnelles avec la température. Les grandeurs habituellement utilisées pour caractériser la dilatabilité thermique d’une substance sont :
– le coefficient de dilatation linéique
,
– le coefficient de dilatation volumique
,
où et v sont respectivement la longueur et le volume de l’éprouvette.
Par suite de leur isotropie, on a toujours, pour les verres, β = 3α.
La dilatabilité thermique d’un corps est la propriété macroscopique qui
prend en compte l’ensemble des changements des distances moyennes
entre atomes qui résulte de l’asymétrie de leurs vibrations.

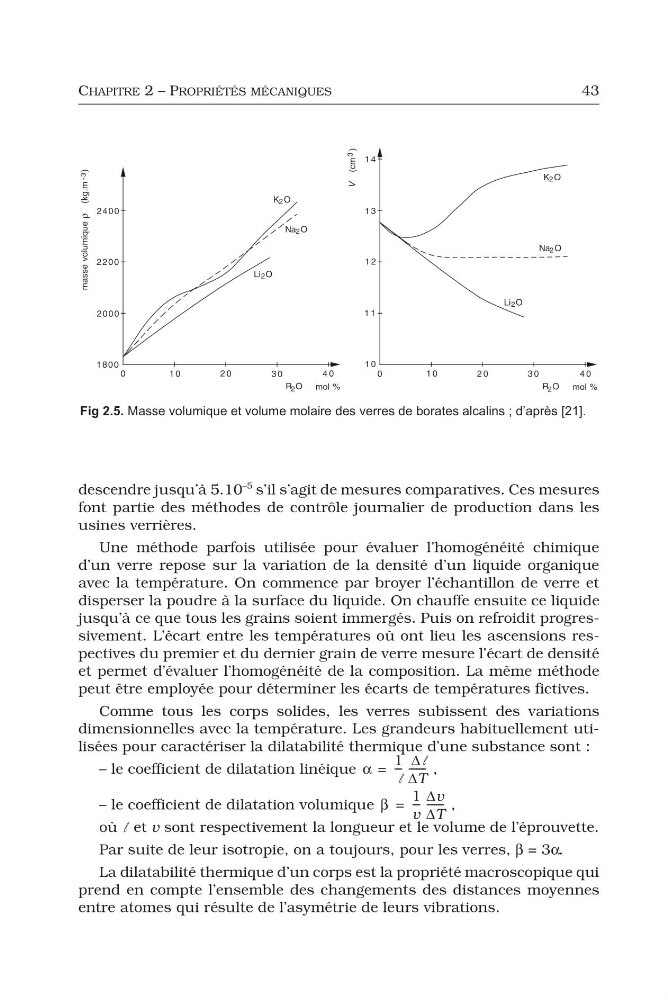

Fig 2.5. Masse volumique et volume molaire des verres de borates alcalins ; d’après [21].
α
1 --Δ
ΔT
------=
β
1
v
--Δv
ΔT
------=
43
descendre jusqu’à 5.10
–5 s’il s’agit de mesures comparatives. Ces mesures
font partie des méthodes de contrôle journalier de production dans les
usines verrières.
Une méthode parfois utilisée pour évaluer l’homogénéité chimique
d’un verre repose sur la variation de la densité d’un liquide organique
avec la température. On commence par broyer l’échantillon de verre et
disperser la poudre à la surface du liquide. On chauffe ensuite ce liquide
jusqu’à ce que tous les grains soient immergés. Puis on refroidit progressivement. L’écart entre les températures où ont lieu les ascensions respectives du premier et du dernier grain de verre mesure l’écart de densité
et permet d’évaluer l’homogénéité de la composition. La même méthode
peut être employée pour déterminer les écarts de températures fictives.
Comme tous les corps solides, les verres subissent des variations
dimensionnelles avec la température. Les grandeurs habituellement utilisées pour caractériser la dilatabilité thermique d’une substance sont :
– le coefficient de dilatation linéique
,
– le coefficient de dilatation volumique
,
où et v sont respectivement la longueur et le volume de l’éprouvette.
Par suite de leur isotropie, on a toujours, pour les verres, β = 3α.
La dilatabilité thermique d’un corps est la propriété macroscopique qui
prend en compte l’ensemble des changements des distances moyennes
entre atomes qui résulte de l’asymétrie de leurs vibrations.
Fig 2.5. Masse volumique et volume molaire des verres de borates alcalins ; d’après [21].
α
1 --Δ
ΔT
------=
β
1
v
--Δv
ΔT
------=
