ANNEXE 5 – VISCOÉLASTICITÉ
389

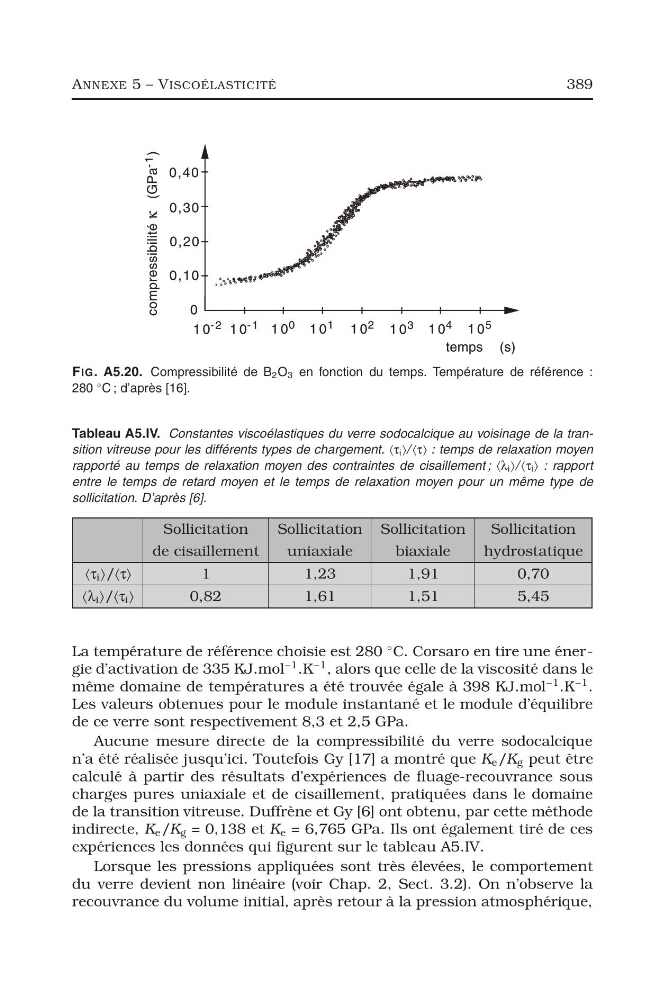

FIG. A5.20. Compressibilité de B 2 O 3 en fonction du temps. Température de référence :
280
◦ C ; d’après [16].
Tableau A5.IV. Constantes viscoélastiques du verre sodocalcique au voisinage de la transition vitreuse pour les différents types de chargement. τ i / τ : temps de relaxation moyen
rapporté au temps de relaxation moyen des contraintes de cisaillement ; λ i / τ i : rapport
entre le temps de retard moyen et le temps de relaxation moyen pour un même type de
sollicitation. D’après [6].
Sollicitation
Sollicitation Sollicitation
Sollicitation
de cisaillement
uniaxiale
biaxiale
hydrostatique
τ i /τ
1
1,23
1,91
0,70
λ i /τ i
0,82
1,61
1,51
5,45
La température de référence choisie est 280
◦ C. Corsaro en tire une énergie d’activation de 335 KJ.mol
−1 .K
−1 , alors que celle de la viscosité dans le
même domaine de températures a été trouvée égale à 398 KJ.mol
−1 .K
−1 .
Les valeurs obtenues pour le module instantané et le module d’équilibre
de ce verre sont respectivement 8,3 et 2,5 GPa.
Aucune mesure directe de la compressibilité du verre sodocalcique
n’a été réalisée jusqu’ici. Toutefois Gy [17] a montré que K e /K g peut être
calculé à partir des résultats d’expériences de fluage-recouvrance sous
charges pures uniaxiale et de cisaillement, pratiquées dans le domaine
de la transition vitreuse. Duffrène et Gy [6] ont obtenu, par cette méthode
indirecte, K e /K g = 0,138 et K e = 6,765 GPa. Ils ont également tiré de ces
expériences les données qui figurent sur le tableau A5.IV.
Lorsque les pressions appliquées sont très élevées, le comportement
du verre devient non linéaire (voir Chap. 2, Sect. 3.2). On n’observe la
recouvrance du volume initial, après retour à la pression atmosphérique,
389
FIG. A5.20. Compressibilité de B 2 O 3 en fonction du temps. Température de référence :
280
◦ C ; d’après [16].
Tableau A5.IV. Constantes viscoélastiques du verre sodocalcique au voisinage de la transition vitreuse pour les différents types de chargement. τ i / τ : temps de relaxation moyen
rapporté au temps de relaxation moyen des contraintes de cisaillement ; λ i / τ i : rapport
entre le temps de retard moyen et le temps de relaxation moyen pour un même type de
sollicitation. D’après [6].
Sollicitation
Sollicitation Sollicitation
Sollicitation
de cisaillement
uniaxiale
biaxiale
hydrostatique
τ i /τ
1
1,23
1,91
0,70
λ i /τ i
0,82
1,61
1,51
5,45
La température de référence choisie est 280
◦ C. Corsaro en tire une énergie d’activation de 335 KJ.mol
−1 .K
−1 , alors que celle de la viscosité dans le
même domaine de températures a été trouvée égale à 398 KJ.mol
−1 .K
−1 .
Les valeurs obtenues pour le module instantané et le module d’équilibre
de ce verre sont respectivement 8,3 et 2,5 GPa.
Aucune mesure directe de la compressibilité du verre sodocalcique
n’a été réalisée jusqu’ici. Toutefois Gy [17] a montré que K e /K g peut être
calculé à partir des résultats d’expériences de fluage-recouvrance sous
charges pures uniaxiale et de cisaillement, pratiquées dans le domaine
de la transition vitreuse. Duffrène et Gy [6] ont obtenu, par cette méthode
indirecte, K e /K g = 0,138 et K e = 6,765 GPa. Ils ont également tiré de ces
expériences les données qui figurent sur le tableau A5.IV.
Lorsque les pressions appliquées sont très élevées, le comportement
du verre devient non linéaire (voir Chap. 2, Sect. 3.2). On n’observe la
recouvrance du volume initial, après retour à la pression atmosphérique,
