338
LE VERRE

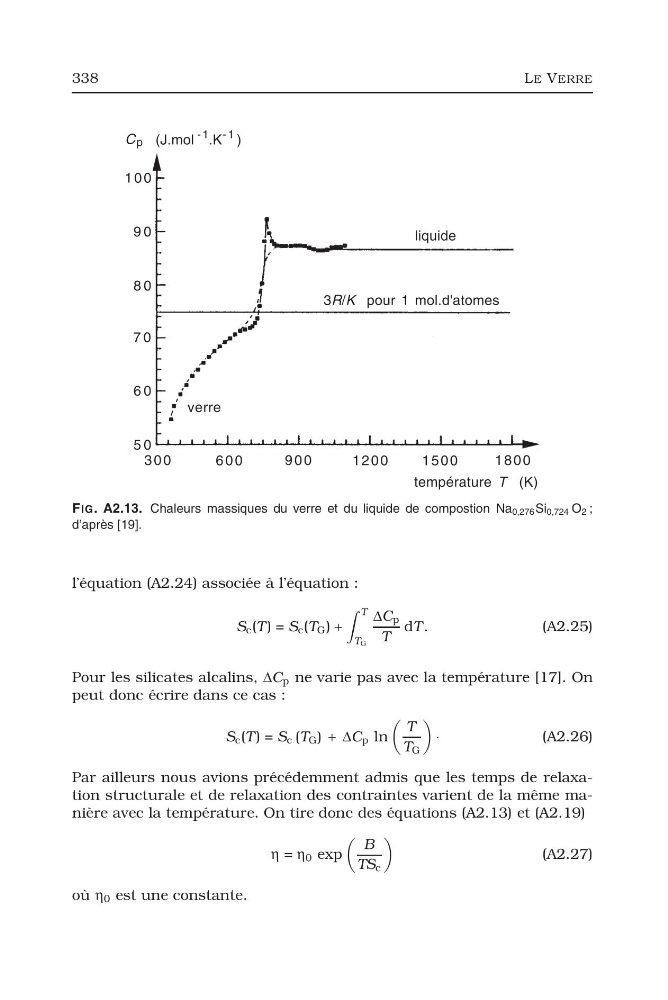

FIG. A2.13. Chaleurs massiques du verre et du liquide de compostion Na 0,276 Si 0,724 O 2 ;
d’après [19].
l’équation (A2.24) associée à l’équation :
S c (T ) = S c (T G ) +
T
T G
ΔC p
T
dT .
(A2.25)
Pour les silicates alcalins, ΔC p ne varie pas avec la température [17]. On
peut donc écrire dans ce cas :
S c (T ) = S c (T G ) + ΔC p ln
T
T G
·
(A2.26)
Par ailleurs nous avions précédemment admis que les temps de relaxation structurale et de relaxation des contraintes varient de la même manière avec la température. On tire donc des équations (A2.13) et (A2.19)
η = η 0 exp
B
TS c
(A2.27)
où η 0 est une constante.
LE VERRE
FIG. A2.13. Chaleurs massiques du verre et du liquide de compostion Na 0,276 Si 0,724 O 2 ;
d’après [19].
l’équation (A2.24) associée à l’équation :
S c (T ) = S c (T G ) +
T
T G
ΔC p
T
dT .
(A2.25)
Pour les silicates alcalins, ΔC p ne varie pas avec la température [17]. On
peut donc écrire dans ce cas :
S c (T ) = S c (T G ) + ΔC p ln
T
T G
·
(A2.26)
Par ailleurs nous avions précédemment admis que les temps de relaxation structurale et de relaxation des contraintes varient de la même manière avec la température. On tire donc des équations (A2.13) et (A2.19)
η = η 0 exp
B
TS c
(A2.27)
où η 0 est une constante.
