16
LE VERRE
comme celle d’un oxyde alcalin :
≡ Si – O – Si ≡ + CaO → ≡ Si – O
– Ca
2+ O
– – Si ≡.
La présence de CaO provoque la création de deux oxygènes non-pontants.
Il en résulte un abaissement de la viscosité mais plus modéré que dans le
cas de l’introduction d’alcalins. Les connexions sont en effet partiellement
maintenues car les deux oxygènes non-pontants se trouvent en quelque
sorte reliés au réseau par l’intermédiaire de l’ion divalent Ca
2+ .
D’autre part l’effet des alcalino-terreux sur la température du liquidus
est bien moindre que celle des alcalins. La figure 1.13 permet de comparer
les diagrammes de phases SiO 2 –Na 2 O et SiO 2 –CaO. On voit que le point

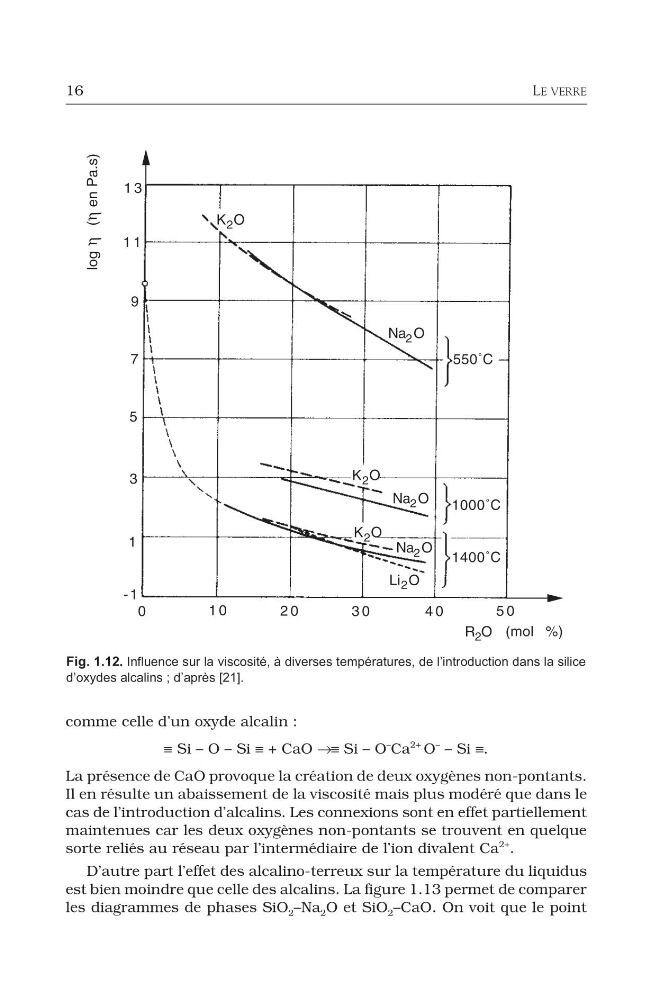

Fig. 1.12. Influence sur la viscosité, à diverses températures, de l’introduction dans la silice
d’oxydes alcalins ; d’après [21].
LE VERRE
comme celle d’un oxyde alcalin :
≡ Si – O – Si ≡ + CaO → ≡ Si – O
– Ca
2+ O
– – Si ≡.
La présence de CaO provoque la création de deux oxygènes non-pontants.
Il en résulte un abaissement de la viscosité mais plus modéré que dans le
cas de l’introduction d’alcalins. Les connexions sont en effet partiellement
maintenues car les deux oxygènes non-pontants se trouvent en quelque
sorte reliés au réseau par l’intermédiaire de l’ion divalent Ca
2+ .
D’autre part l’effet des alcalino-terreux sur la température du liquidus
est bien moindre que celle des alcalins. La figure 1.13 permet de comparer
les diagrammes de phases SiO 2 –Na 2 O et SiO 2 –CaO. On voit que le point
Fig. 1.12. Influence sur la viscosité, à diverses températures, de l’introduction dans la silice
d’oxydes alcalins ; d’après [21].
