276
LE VERRE
en MHz.km ou GHz.km. Depuis les années quatre-vingt-dix, les méthodes
de transmission dites « numériques » se sont généralisées pour la téléphonie. Elles utilisent un codage binaire. La largeur de bande B s’identifie
alors avec la fréquence maximum des impulsions qui peuvent être transmises sur 1 km sans qu’elles se confondent.
Dans le cas des fibres optiques, la largeur de bande est affectée par la
dispersion du signal. On distingue la dispersion intermodale et la dispersion chromatique. La dispersion intermodale vient du fait que lorsqu’une
fibre est éclairée, plusieurs modes de propagation sont excités (voir A.8).
Comme les vitesses de propagation de ces modes sont différentes, le passage du signal dans la fibre entraîne une déformation du profil des impulsions et, au delà d’une certaine distance, une impulsion finit par chevaucher l’impulsion voisine, provoquant une perte d’information. Quant à la
dispersion chromatique, elle provient de la variation de la vitesse de la
lumière dans le verre avec la longueur d’onde.
On distingue trois types de fibres optiques (Fig. 7.41) :
– Les fibres à saut d’indice. Le diamètre du cœur peut varier entre 30
et 100 μm. Elles permettent la transmission d’un faisceau intense

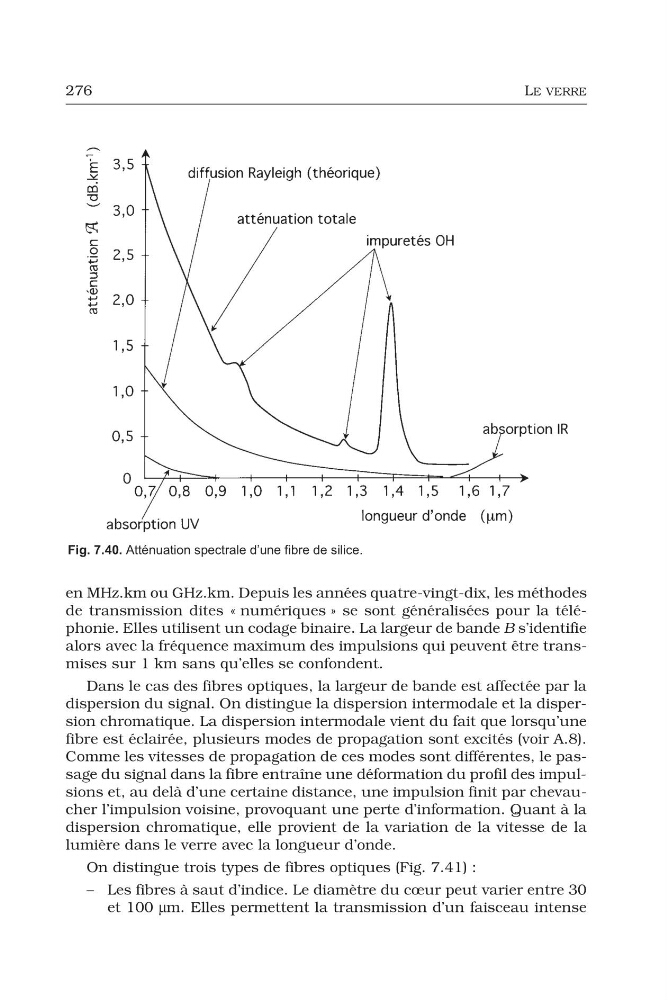

Fig. 7.40. Atténuation spectrale d’une fibre de silice.
