CHAPITRE 1 – L’ÉTAT VITREUX
3
verres. Le premier accident, endothermique, montre l’accroissement de la
chaleur massique lors de la transition vitreuse, à la température T G . Le
second pic, exothermique, correspond à la cristallisation du liquide qui
débute à la température T x . Enfin le troisième pic, endothermique, a lieu
lors de la fusion des cristaux à la température de liquidus T L .
Comme nous le verrons par la suite (Sect. 2.2), la transition vitreuse
est réversible. Au cours du refroidissement du liquide, sa viscosité
s’accroît progressivement au point qu’il se transforme en un solide, sans
qu’il y ait eu formation de cristaux. C’est un phénomène extrêmement
important sur le plan pratique car il permet, si on contrôle la température,
la mise en forme des objets en verre.
En résumé, on peut retenir pour le verre la définition proposée par
Zarzycki [4] : « Le verre est un solide non cristallisé qui présente le phénomène de la transition vitreuse. »
2. Genèse de l’état vitreux
La principale catégorie des verres est constituée des verres d’oxydes. Suivant leur mode de préparation classique, la première étape consiste à
mélanger l’ensemble des matières premières qui constituent le « mélange
vitrifiable » et à les porter à une température où elles se convertissent en
un mélange liquide homogène d’oxydes fondus. Ce liquide visqueux est

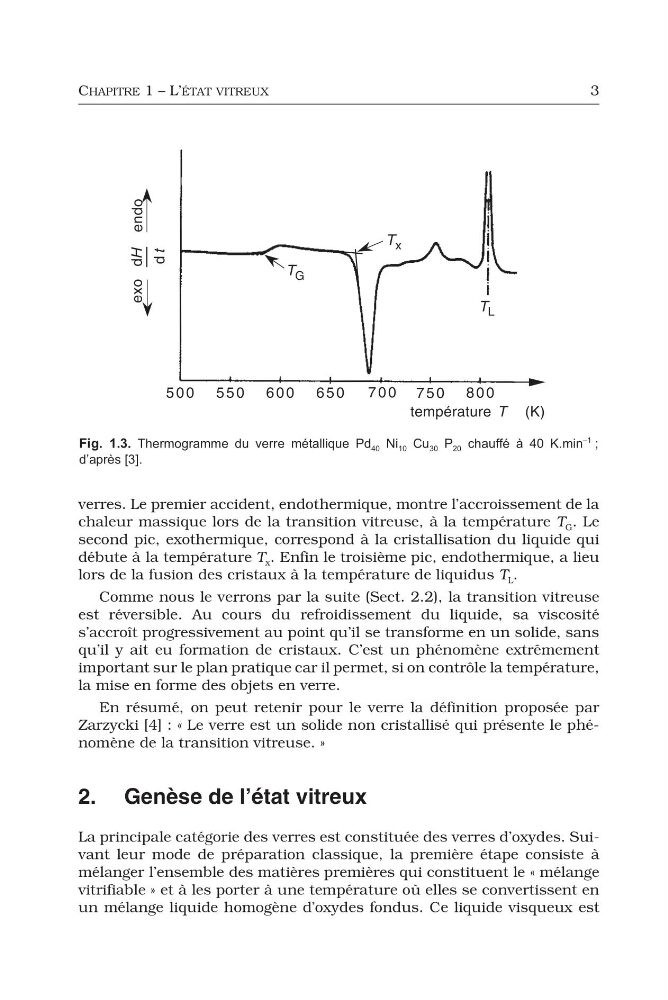

Fig. 1.3. Thermogramme du verre métallique Pd 40 Ni 10 Cu 30 P 20 chauffé à 40 K.min
–1 ;
d’après [3].
3
verres. Le premier accident, endothermique, montre l’accroissement de la
chaleur massique lors de la transition vitreuse, à la température T G . Le
second pic, exothermique, correspond à la cristallisation du liquide qui
débute à la température T x . Enfin le troisième pic, endothermique, a lieu
lors de la fusion des cristaux à la température de liquidus T L .
Comme nous le verrons par la suite (Sect. 2.2), la transition vitreuse
est réversible. Au cours du refroidissement du liquide, sa viscosité
s’accroît progressivement au point qu’il se transforme en un solide, sans
qu’il y ait eu formation de cristaux. C’est un phénomène extrêmement
important sur le plan pratique car il permet, si on contrôle la température,
la mise en forme des objets en verre.
En résumé, on peut retenir pour le verre la définition proposée par
Zarzycki [4] : « Le verre est un solide non cristallisé qui présente le phénomène de la transition vitreuse. »
2. Genèse de l’état vitreux
La principale catégorie des verres est constituée des verres d’oxydes. Suivant leur mode de préparation classique, la première étape consiste à
mélanger l’ensemble des matières premières qui constituent le « mélange
vitrifiable » et à les porter à une température où elles se convertissent en
un mélange liquide homogène d’oxydes fondus. Ce liquide visqueux est
Fig. 1.3. Thermogramme du verre métallique Pd 40 Ni 10 Cu 30 P 20 chauffé à 40 K.min
–1 ;
d’après [3].
