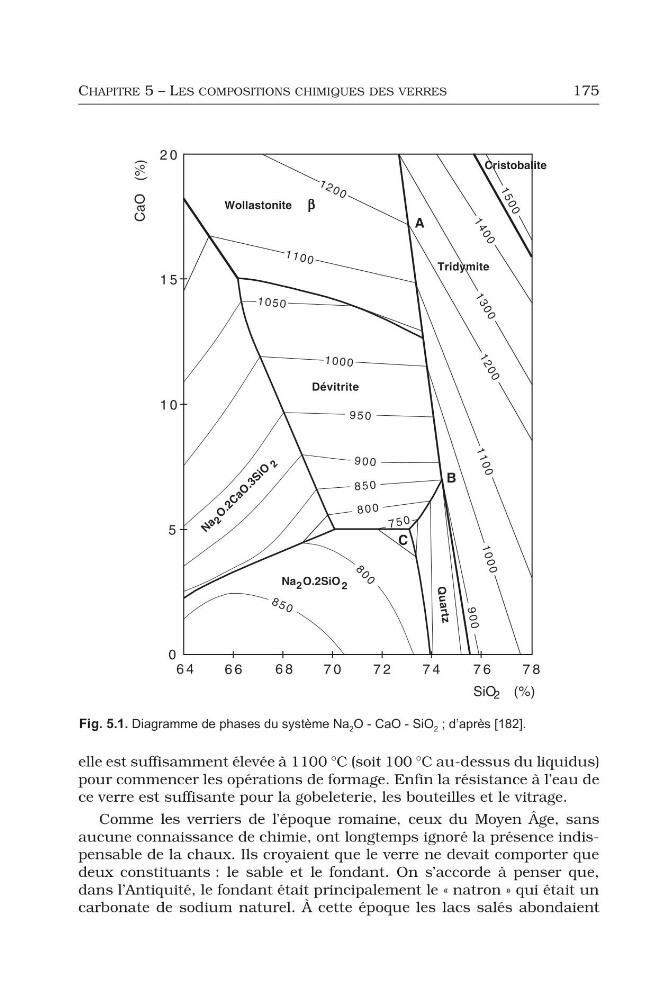

CHAPITRE 5 – LES COMPOSITIONS CHIMIQUES DES VERRES
175
elle est suffisamment élevée à 1100 °C (soit 100 °C au-dessus du liquidus)
pour commencer les opérations de formage. Enfin la résistance à l’eau de
ce verre est suffisante pour la gobeleterie, les bouteilles et le vitrage.
Comme les verriers de l’époque romaine, ceux du Moyen Âge, sans
aucune connaissance de chimie, ont longtemps ignoré la présence indispensable de la chaux. Ils croyaient que le verre ne devait comporter que
deux constituants : le sable et le fondant. On s’accorde à penser que,
dans l’Antiquité, le fondant était principalement le « natron » qui était un
carbonate de sodium naturel. À cette époque les lacs salés abondaient
Fig. 5.1. Diagramme de phases du système Na 2 O - CaO - SiO 2 ; d’après [182].
175
elle est suffisamment élevée à 1100 °C (soit 100 °C au-dessus du liquidus)
pour commencer les opérations de formage. Enfin la résistance à l’eau de
ce verre est suffisante pour la gobeleterie, les bouteilles et le vitrage.
Comme les verriers de l’époque romaine, ceux du Moyen Âge, sans
aucune connaissance de chimie, ont longtemps ignoré la présence indispensable de la chaux. Ils croyaient que le verre ne devait comporter que
deux constituants : le sable et le fondant. On s’accorde à penser que,
dans l’Antiquité, le fondant était principalement le « natron » qui était un
carbonate de sodium naturel. À cette époque les lacs salés abondaient
Fig. 5.1. Diagramme de phases du système Na 2 O - CaO - SiO 2 ; d’après [182].
