CHAPITRE 4 – PROPRIÉTÉS THERMIQUES
145
accusé lorsqu’on fait varier le rapport des concentrations des deux alcalins (Fig. 4.18). Cet effet est appliqué pour augmenter la résistivité des
verres utilisés comme isolateurs sur les lignes de transport de l’électricité.
Les influences de Al 2 O 3 et des oxydes d’alcalino-terreux sur la conductivité des verres contenant des ions alcalins sont les mêmes que pour la
diffusivité de ces ions (Sect. 2.2).
Au-dessus de la transition vitreuse, l’évolution de la structure fait croître plus fortement la conductivité qu’à l’état solide, lors d’une augmentation de température. Il en résulte une énergie apparente d’activation plus
forte. À plus haute température cette énergie d’activation décroît. Observée sur un large domaine de températures, la courbe représentative de log ρ
en fonction de 1/T présente, lorsque la substance est liquide, une concavité plus ou moins marquée suivant la composition.

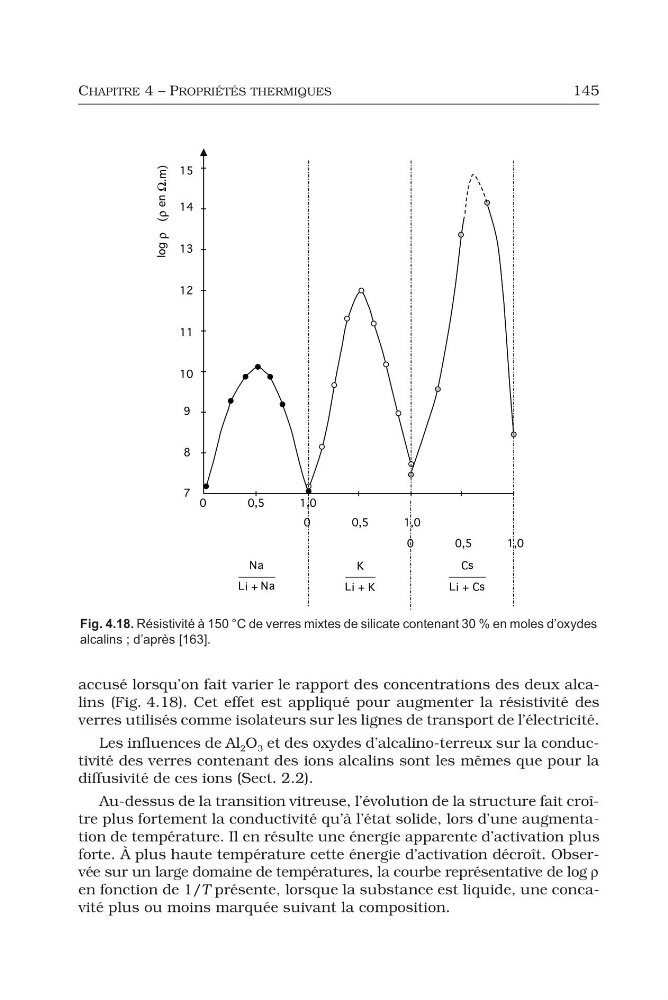

Fig. 4.18. Résistivité à 150 °C de verres mixtes de silicate contenant 30 % en moles d’oxydes
alcalins ; d’après [163].
145
accusé lorsqu’on fait varier le rapport des concentrations des deux alcalins (Fig. 4.18). Cet effet est appliqué pour augmenter la résistivité des
verres utilisés comme isolateurs sur les lignes de transport de l’électricité.
Les influences de Al 2 O 3 et des oxydes d’alcalino-terreux sur la conductivité des verres contenant des ions alcalins sont les mêmes que pour la
diffusivité de ces ions (Sect. 2.2).
Au-dessus de la transition vitreuse, l’évolution de la structure fait croître plus fortement la conductivité qu’à l’état solide, lors d’une augmentation de température. Il en résulte une énergie apparente d’activation plus
forte. À plus haute température cette énergie d’activation décroît. Observée sur un large domaine de températures, la courbe représentative de log ρ
en fonction de 1/T présente, lorsque la substance est liquide, une concavité plus ou moins marquée suivant la composition.
Fig. 4.18. Résistivité à 150 °C de verres mixtes de silicate contenant 30 % en moles d’oxydes
alcalins ; d’après [163].
