170

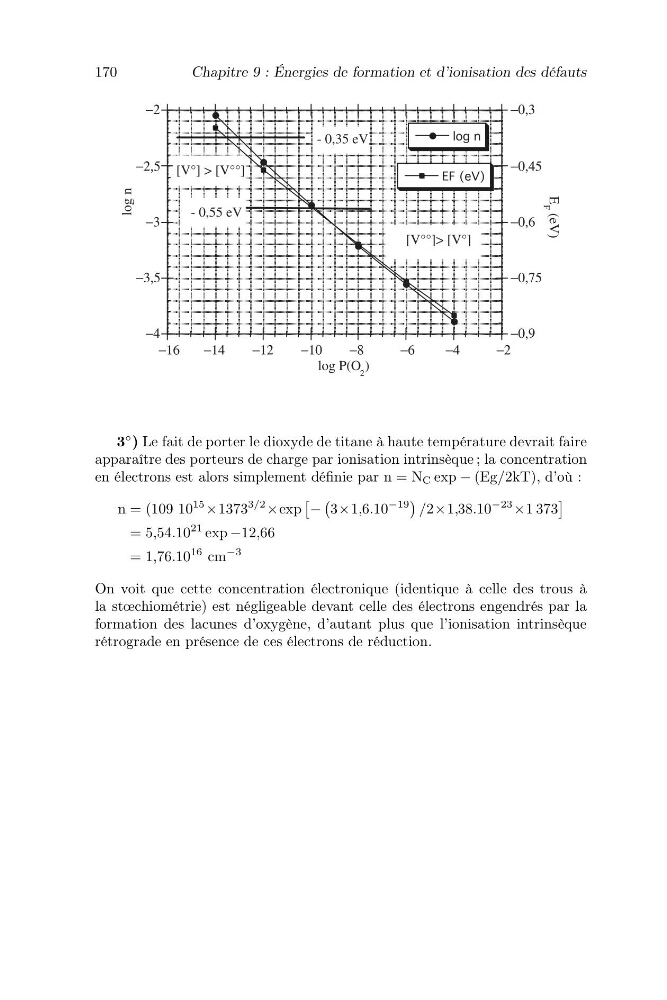

Chapitre 9 : Énergies de formation et d’ionisation des défauts
3
◦ ) Le fait de porter le dioxyde de titane à haute température devrait faire
apparaître des porteurs de charge par ionisation intrinsèque ; la concentration
en électrons est alors simplement définie par n = N C exp − (Eg/2kT), d’où :
n = (109 10
15
×1373
3/2
×exp
−
3×1,6.10
−19
/2×1,38.10
−23
×1 373
= 5,54.10
21 exp −12,66
= 1,76.10
16 cm
−3
On voit que cette concentration électronique (identique à celle des trous à
la stœchiométrie) est négligeable devant celle des électrons engendrés par la
formation des lacunes d’oxygène, d’autant plus que l’ionisation intrinsèque
rétrograde en présence de ces électrons de réduction.
Chapitre 9 : Énergies de formation et d’ionisation des défauts
3
◦ ) Le fait de porter le dioxyde de titane à haute température devrait faire
apparaître des porteurs de charge par ionisation intrinsèque ; la concentration
en électrons est alors simplement définie par n = N C exp − (Eg/2kT), d’où :
n = (109 10
15
×1373
3/2
×exp
−
3×1,6.10
−19
/2×1,38.10
−23
×1 373
= 5,54.10
21 exp −12,66
= 1,76.10
16 cm
−3
On voit que cette concentration électronique (identique à celle des trous à
la stœchiométrie) est négligeable devant celle des électrons engendrés par la
formation des lacunes d’oxygène, d’autant plus que l’ionisation intrinsèque
rétrograde en présence de ces électrons de réduction.
