Exercices
CHAPITRE 10 – DIAGRAMMES POTENTIEL-PH
pH
E /V
0
7,0
14,0
0,2
0,4
0,6
0,8
-0,2
-0,4
-0,6
-0,8
-1,0
E
-0,24
A
B
C
D
F

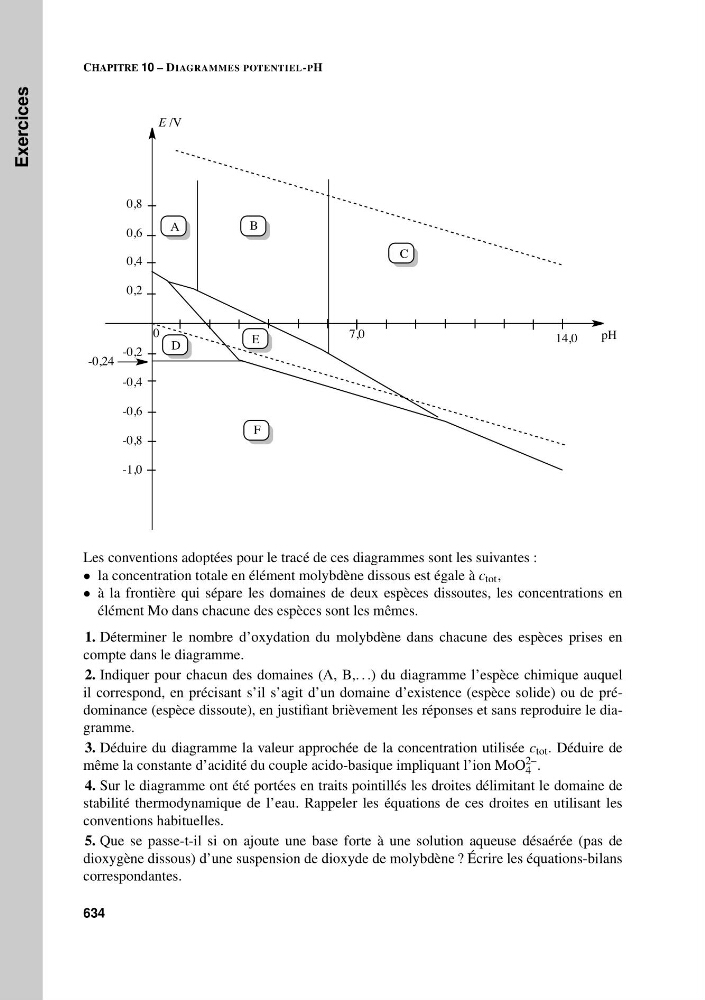

Les conventions adoptées pour le tracé de ces diagrammes sont les suivantes :
• la concentration totale en élément molybdène dissous est égale à c tot ,
• à la frontière qui sépare les domaines de deux espèces dissoutes, les concentrations en
élément Mo dans chacune des espèces sont les mêmes.
1. Déterminer le nombre d’oxydation du molybdène dans chacune des espèces prises en
compte dans le diagramme.
2. Indiquer pour chacun des domaines (A, B,. . .) du diagramme l’espèce chimique auquel
il correspond, en précisant s’il s’agit d’un domaine d’existence (espèce solide) ou de prédominance (espèce dissoute), en justifiant brièvement les réponses et sans reproduire le diagramme.
3. Déduire du diagramme la valeur approchée de la concentration utilisée c tot . Déduire de
même la constante d’acidité du couple acido-basique impliquant l’ion MoO
2–
4 .
4. Sur le diagramme ont été portées en traits pointillés les droites délimitant le domaine de
stabilité thermodynamique de l’eau. Rappeler les équations de ces droites en utilisant les
conventions habituelles.
5. Que se passe-t-il si on ajoute une base forte à une solution aqueuse désaérée (pas de
dioxygène dissous) d’une suspension de dioxyde de molybdène ? Écrire les équations-bilans
correspondantes.
634
