CHAPITRE 10 – DIAGRAMMES POTENTIEL-PH
Interprétation du diagramme
Soit A le point de coordonnées (pH A , E A ) représentatif de l’état d’un système étudié. Ce point
A est positionné sur le diagramme potentiel-pH précédent. Nous envisageons une première
situation : le point A se situe au dessus de la droite supérieure. Ceci signifie que pour le pH
égal à pH A , la pression en dioxygène p O 2 tend à dépasser la pression de tracé p tra = 1 bar :
p O 2 > p tra , il y a formation de dioxygène gazeux selon la réaction d’oxydation de l’eau :
2 H 2 O =
O 2 (g) + 4 H
+
+ 4 e
−
(les électrons sont évidemment captés par un oxydant). Nous envisageons une deuxième
situation : le point A se situe au-dessous de la droite inférieure.
0
pH
E/V
1,0
0,5
−0, 5
−1, 0
7,0
14,0
O 2 (g)
H 2 O
H 2 O
H 2 (g)

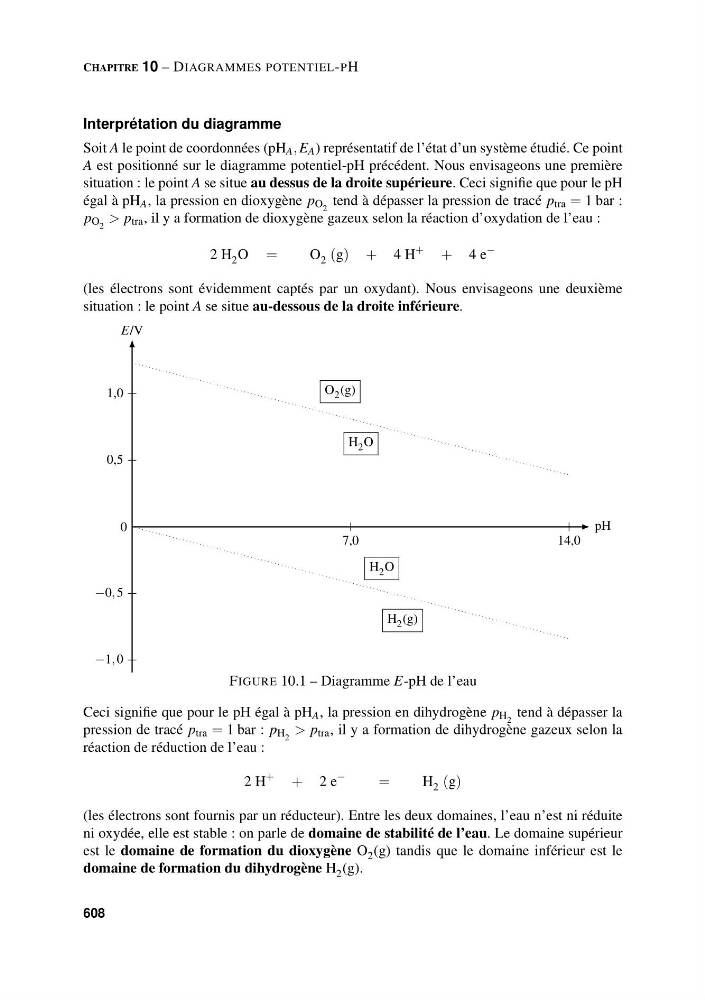

FIGURE 10.1 – Diagramme E-pH de l’eau
Ceci signifie que pour le pH égal à pH A , la pression en dihydrogène p H 2 tend à dépasser la
pression de tracé p tra = 1 bar : p H 2 > p tra , il y a formation de dihydrogène gazeux selon la
réaction de réduction de l’eau :
2 H
+
+ 2 e
−
=
H 2 (g)
(les électrons sont fournis par un réducteur). Entre les deux domaines, l’eau n’est ni réduite
ni oxydée, elle est stable : on parle de domaine de stabilité de l’eau. Le domaine supérieur
est le domaine de formation du dioxygène O 2 (g) tandis que le domaine inférieur est le
domaine de formation du dihydrogène H 2 (g).
