13.5. RIVETS SOLLICITÉS EN TRACTION
247

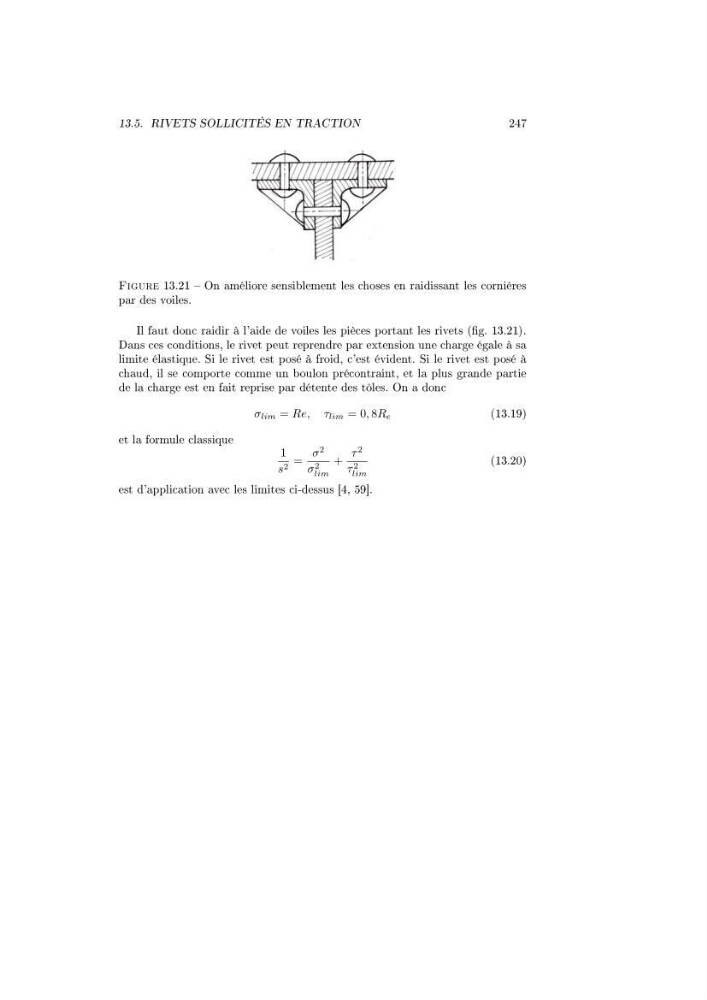

Figure 13.21 On améliore sensiblement les choses en raidissant les cornières
par des voiles.
Il faut donc raidir à l'aide de voiles les pièces portant les rivets (g. 13.21).
Dans ces conditions, le rivet peut reprendre par extension une charge égale à sa
limite élastique. Si le rivet est posé à froid, c'est évident. Si le rivet est posé à
chaud, il se comporte comme un boulon précontraint, et la plus grande partie
de la charge est en fait reprise par détente des tôles. On a donc
σ lim = Re, τ lim = 0, 8R e
(13.19)
et la formule classique
1
s 2 =
σ
2
σ 2
lim
+
τ
2
τ 2
lim
(13.20)
est d'application avec les limites ci-dessus [4, 59].
