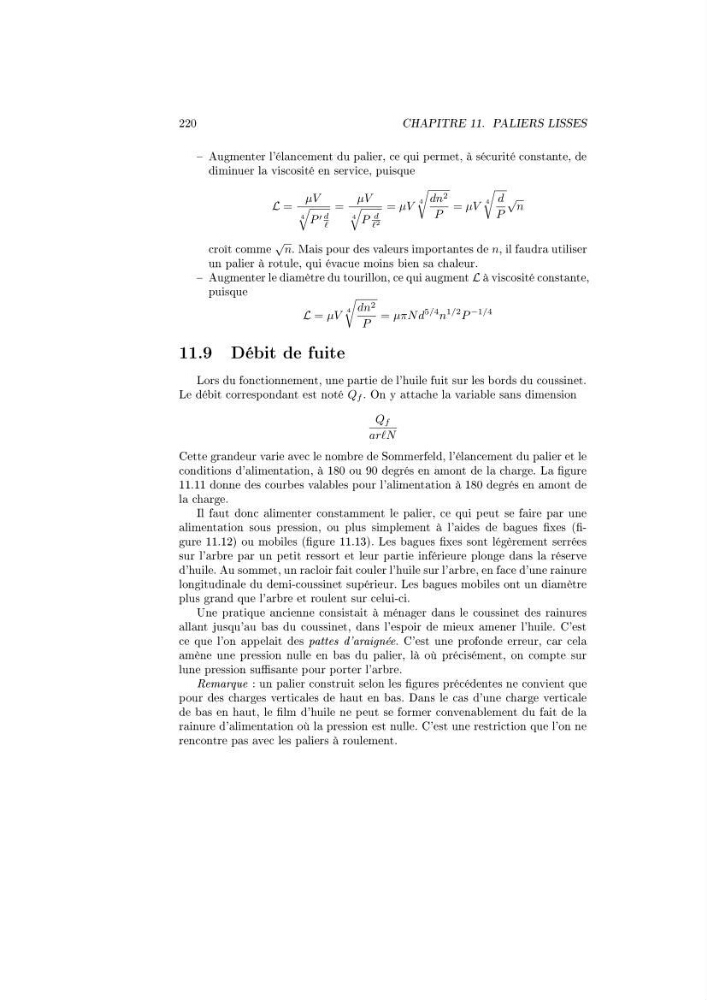

220
CHAPITRE 11. PALIERS LISSES
Augmenter l'élancement du palier, ce qui permet, à sécurité constante, de
diminuer la viscosité en service, puisque
L =
µV
4
P d
=
µV
4
P
d
2
= µV
4
dn 2
P
= µV
4
d
P
√
n
croît comme
√
n. Mais pour des valeurs importantes de n, il faudra utiliser
un palier à rotule, qui évacue moins bien sa chaleur.
Augmenter le diamètre du tourillon, ce qui augment L à viscosité constante,
puisque
L = µV
4
dn 2
P
= µπN d
5/4 n
1/2 P
−1/4
11.9 Débit de fuite
Lors du fonctionnement, une partie de l'huile fuit sur les bords du coussinet.
Le débit correspondant est noté Q f . On y attache la variable sans dimension
Q f
arrN
Cette grandeur varie avec le nombre de Sommerfeld, l'élancement du palier et le
conditions d'alimentation, à 180 ou 90 degrés en amont de la charge. La gure
11.11 donne des courbes valables pour l'alimentation à 180 degrés en amont de
la charge.
Il faut donc alimenter constamment le palier, ce qui peut se faire par une
alimentation sous pression, ou plus simplement à l'aides de bagues xes (gure 11.12) ou mobiles (gure 11.13). Les bagues xes sont légèrement serrées
sur l'arbre par un petit ressort et leur partie inférieure plonge dans la réserve
d'huile. Au sommet, un racloir fait couler l'huile sur l'arbre, en face d'une rainure
longitudinale du demi-coussinet supérieur. Les bagues mobiles ont un diamètre
plus grand que l'arbre et roulent sur celui-ci.
Une pratique ancienne consistait à ménager dans le coussinet des rainures
allant jusqu'au bas du coussinet, dans l'espoir de mieux amener l'huile. C'est
ce que l'on appelait des pattes d'araignée. C'est une profonde erreur, car cela
amène une pression nulle en bas du palier, là où précisément, on compte sur
lune pression susante pour porter l'arbre.
Remarque : un palier construit selon les gures précédentes ne convient que
pour des charges verticales de haut en bas. Dans le cas d'une charge verticale
de bas en haut, le lm d'huile ne peut se former convenablement du fait de la
rainure d'alimentation où la pression est nulle. C'est une restriction que l'on ne
rencontre pas avec les paliers à roulement.
